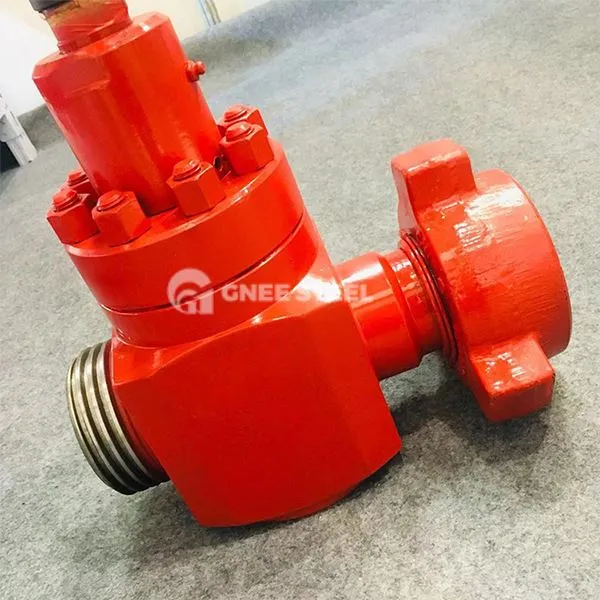

Opis zaworu bramki błota
Zawór bramki błotnej to specjalny zawór zaprojektowany do zawartości wysokiej wysypki i wysoce żrących płynów . może odciąć medium rurociągu poprzez podnoszenie bramy i jest szczególnie odpowiednie dla systemów transportu błota w wierceniu ropy, górnictwie i minerałach . Funkcje podstawowe:
Odcięcie odpornych na odzież: Brama jest wykonana ze stopu o wysokiej twardości (takiej jak stal chromu-molibdenum, stal nierdzewna) lub powłoka z węglików wolframowych, aby odporić na erozję i zużycie cząstek piasku i metalu w błoto;
Znacznieńskie uszczelnienie : Metal/niemetalowa konstrukcja uszczelniająca kompozyt, siedzenie zaworu ma zdolność kompensacji sprężystej do zapewnienia zerowego wycieku przy ciśnieniu dodatnim i ujemnym;
Projekt-clogowanie : Kanał przepływu o pełnej średnicy (współczynnik odporności na przepływ mniejszy lub równy 0 . 08), brama może odcinać zanieczyszczenia, takie jak włókna i żużla podczas podnoszenia i opuszczania, aby zapobiec blokadę rurociągu.
Specyfikacja zaworu bramki błotnej
| Korpus zaworu | Stal odlewana (WCB), stal nierdzewna (304/316L), podszewka z tworzywa sztucznego lub podszewka gumowa jest stosowana w niektórych warunkach pracy |
|---|---|
| Płyta bramkowa | Struktura podwójnej bramy typu nożem lub równoległa, powierzchni stopu STL (grubość większa lub równa 1,5 mm) lub powłoka ceramiczna |
| System | O-ring + sprężynowy zawór kompensacyjny, z tolerancją temperatury -20 stopnia ~ 150 stopni, odpowiedni dla kwaśnego błota (pH 2-12) |
| Średnica nominalna | DN25 ~ DN150 (można dostosować do DN300) |
| Poziom ciśnienia | 16,0 ~ 42,0MPa (klasa 2500 ~ 6300PSI) |
| Obowiązujące media | Błoto, zawiesinę i płyn wiertący o zawartości stałej mniejszej lub równej 30% |
Zawór bramki błotnej
Zastosowania
Otrzymanie wiercenia : Kontrola ciśnienia w krążeniu błota wiertniczego, aby zapobiec wydmuchiom (takie jak Wiercenie Z23Y zawór bramki pod wysokim ciśnieniem);
Przetwarzanie mineralne : Regulacja przepływu odpadów przenoszących rurociągi w celu wytrzymania wpływu cząstek zawiesiny (zawartość stała mniejsza lub równa 25%);
Traktowanie odcięcia : odcięcie rurociągu szlamu miejskiego, wyposażone w siłowniki elektryczne w celu osiągnięcia zdalnego sterowania .
Zasady selekcji
Średnie cechy: Bramy typu nożem są preferowane, gdy treść stała jest większa niż 10%, a wiosenne fotele zaworów kompensacyjnych są wymagane dla lepkich mediów;
Poziom ciśnienia: Klasa 600 lub wyższa modele wysokiego ciśnienia są wykorzystywane do wiercenia oleju i gazu (takie jak standardowe zawory API 6A);
Dopasowanie materiału: Dupleksowa korpus zaworu stalowego + uszczelka uszczelniająca PTFE jest używana do kwaśnego środowiska błota .
