Opis zaworu ręcznego

Ręczny zawór bramki to zawór odcięcia, który otwiera się i zamyka bramę poprzez obsługę ręczną (koło ręczne, uchwyt lub mechanizm przekładni). Kierunek ruchu bramy jest prostopadły do płynu. Obsługuje jedynie operacje pełno otwarte lub w pełni zamknięte. Jest odpowiedni do scenariuszy przemysłowych, takich jak ropa naftowa, przemysł chemiczny i energia elektryczna.

‌ COMPONENTY ‌: Brama sztywna lub elastyczna. Sztywna brama jest integralną strukturą. Elastyczna brama osiąga niewielkie odkształcenie dzięki pierścieniowej konstrukcji rowka, aby zrekompensować odchylenie powierzchni uszczelniającej.

Struktura i typ‌
‌ Klasyfikacja Gate‌:

‌ BramaRIGID GATE‌: Jednoczęściowa stała struktura o niskich kosztach produkcji, odpowiednia dla niskiej temperatury (mniejsza lub równa 121 stopni) i warunki niskiego ciśnienia, ale łatwe do utknięcia z powodu rozszerzenia cieplnego; ‌ Brama elastyczna ‌: Brama jest przetwarzana z pierścieniowym rowkiem na pionowej powierzchni przebijającej, a deformacja elastyczna służy do zrekompensowania odchylenia kąta powierzchni uszczelniającej. Jest odporny na wysoką temperaturę (mniejszą lub równą 570 stopni) i anty-szamotania.
Forma ‌ ‌:

‌ Metalowe uszczelnienie twarde ‌: okładzinę stali nierdzewnej lub twardy stop (taki jak stop na bazie kobaltu), odporny na wysoką temperaturę i wysokie ciśnienie (PN10 ~ PN40, klasa 150 ~ 2500);
‌Soft SEAL Combination ‌: Elastyczna gumowa i metalowa uszczelka kompozytowa, niska szybkość wycieku, odpowiednia do czystych mediów.
‌ Mechanizm napędowy ‌:

Koło ręczne, napęd bezpośredni (zawór małej średnicy);

Mechanizm redukcji biegu robakowego (zawór o dużej średnicy), zmniejszając moment obrotowy.

Ręcznie obsługiwana specyfikacja zaworu bramkowego

przedmiot	wartość
struktura	Brama
aplikacja	Ogólny
miejsce pochodzenia	Chiny
województwo	Henan
moc	Podręcznik
dostosowane wsparcie	OEM, ODM, OBM
gwarancja	1 rok
Numer modelu	Z41H-16C
nazwa marki	Gnee

Cechy‌

Cechy	Opis
‌Lifectional Faling ‌	Elastyczna brama adaptacyjnie deformuje się, aby zrekompensować odchylenie powierzchni uszczelniającej, osiągając dwukierunkowy zerowy wyciek
Wysoka temperatura i opór wysokiego ciśnienia‌	Caster stalowy korpus zaworu (takiego jak WCB) jest wyróżniony i odpowiedni do temperatur -29 stopnia ~ 570 stopni, odpowiednie dla mediów o wysokiej temperaturze, takich jak para i olej
‌ Odporność przepływu ‌	Konstrukcja pełnej średnicy ma współczynnik odporności na przepływ zbliżony do prostej rury, zmniejszając utratę energii płynu
‌ Strong anty-clogging‌	Brama typu noża może odcinać włókna i ziarniste zanieczyszczenia, aby uniknąć zablokowania

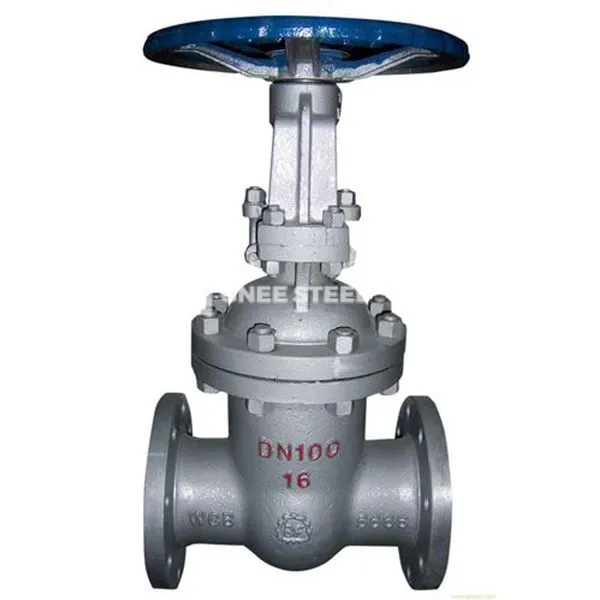

Ręczny zawór bramy

Zastosowania
Petrochemikalne: kontrola odcięcia rurociągu oleju i gazu ziemnego;
System zasilania: Otwarcie i zamykanie rurociągu pary, odpowiednie dla warunków wysokiej temperatury i wysokiego ciśnienia;
Płyn przemysłowy: zarządzanie transportem pożywki zawierające cząstki lub włókna;
Inżynieria miejska: należy wybrać system uzdatniania wody (należy wybrać materiały oporne na korozję, takie jak stal nierdzewna).

Punkty instalacji i konserwacji
Wymagania instalacyjne:
Połączenia kołnierza muszą być ściśle wyrównane z osą rurociągu, aby zapobiec nierównej sile na powierzchni uszczelniającej i wycieku;
Zarezerwuj 1\/2 ~ 1 okrąg wycofania łodygi zaworu w stanie w pełni otwarty, aby uniknąć rozszerzenia cieplnego i skurczu powodującego zablokowanie.
Sugestie dotyczące konserwacji:
Regularnie czyścić osad wnęki zaworu i sprawdź zużycie powierzchni uszczelniającej bramę;
Zachowaj go w pełni otwartym stanie dla długoterminowej dezaktywacji, aby zapobiec przyklejeniu elastycznej bramy;
Podczas wymiany opakowania nadaj priorytet stosowanie elastycznych materiałów grafitowych w celu zmniejszenia odporności na tarcia
