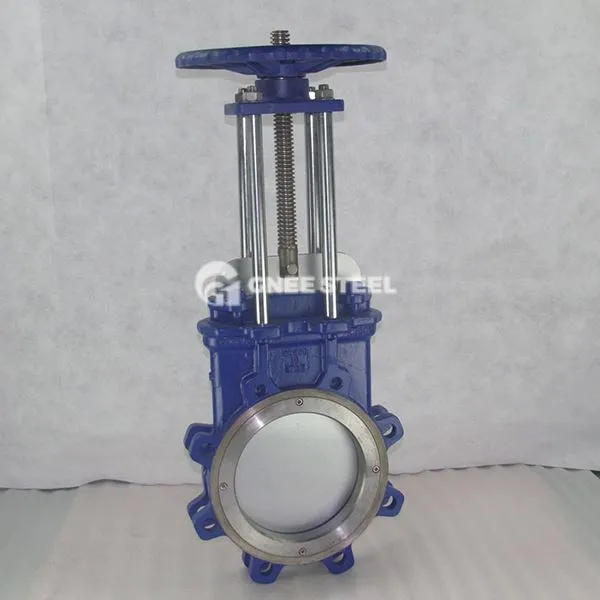

Opis zaworu bramki noża
lug Nóż Gate Gate (znany również jako zawór bramki noża lug lub Slurry ) to zawór specjalnie stosowany do kontrolowania nieczystego, lepkiego lub żrących płynów. Jego konstrukcja łączy funkcję cięcia bramy z zaletami instalacji struktury występu i jest szeroko stosowany w chemicznej, elektrycznej energii, ochronie środowiska i innych dziedzinach.
Podstawowe cechy strukturalne
Projektowanie ucha:
Korpus zaworu ma występy po obu stronach, które są bezpośrednio podłączone do kołnierza rurociągu przez śruby. Łatwo jest zainstalować i uniknąć ściskania korpusu zaworu i zdeformowanego przez śruby, poprawiając w ten sposób niezawodność uszczelnienia.
W porównaniu z tradycyjnymi zaworami kołnierzowymi instalacja występów skraca długość śruby i zmniejsza ryzyko wycieku spowodowanego pełzaniem śruby.
Struktura Gate and Fal:
Brama jest zaprojektowana z ostrzem w kształcie litery U, które może odciąć zanieczyszczenia, takie jak włókna i cząstki, aby zapobiec zaatakowaniu; Powierzchnia jest wypolerowana w celu zwiększenia wydajności uszczelnienia.
Uszczelka jest podzielona na uszczelkę miękką (PTFE, gumę) i twardą uszczelkę (metal/ceramiczne). Uszczelka miękka osiąga zerowe wycieki, a twarda uszczelka jest odporna na wysoką temperaturę (mniejszą lub równą 300 stopni) i zużycie.
Możliwość dostosowania materialnego :
Korpus zaworu jest zwykle wykonany ze stali nierdzewnej (304/316L), stali węglowej lub stopu specjalnego (takiego jak F55, 2205), który jest odpowiedni dla pożywki korozyjnej;
Brama może być wykonana z materiałów odpornych na zużycie (takich jak 2cr13, ceramika), aby przedłużyć żywotność usług.
Zasada pracy
Brama jest podnoszona pionowo przez podręcznik ręczny, elektryczny lub pneumatyczny łodygi zaworu:
Open State: Brama jest w pełni podniesiona, a płyn przechodzi przez niezakłócony;
Zakończone stan: Ostrze u dołu bramy naciska siedzisko zaworu, odcina medium i zeskroba zanieczyszczenia na powierzchni uszczelniającej, aby osiągnąć dwukierunkowe uszczelnienie .
Specyfikacja zaworu bramki noża
|
Przedmiot |
Zawór bramki noża | |||
|
Średnica nominalna |
DN50 ~ 2000 mm NPS 2 "~ 48" |
|||
|
Materiały główne |
CI, WCB, ZG1CR18NI9TI, ZG1CR18NI12MO2TI, CF8, CF8M, CF3, CF3M. 2CR25NI20 |
|||
|
Przeciek |
Uszczelnienie twarde ze stali nierdzewnej: klasa D (Liquid 0. 1xdn mm3/s) |
|||
|
Akcesoria |
1. Frange 2. Zawór zlenkowy 3. Filtr powietrza 4. Przełącznik Limit |
|||
|
Typ pieczęci |
Uszczelnienie twarde ze stali nierdzewnej, miękka uszczelka teflonowa |
|||
|
Miękka pieczęć teflonowa |
Klasa A (zerowy wyciek) |
|||
|
Wiercenie kołnierza |
ANSI B16.5, GB/T9113, JB/T79, HG, SH, Jis, Din, NF, BS |
|||
|
Zakres ciśnienia |
{{0}}. 0 ~ 1.0mpa |
|||
Zawór bramki noża
Zastosowania
Ochrona środowiska: Oczyszczanie ścieków zawierających zawieszone substancje stałe w oczyszczalniach ścieków miejskich.
Branża energetyczna: transport i cięcie zawiesiny popiołu w elektrowniach węglowych.
Przemysł chemiczny: kontrola przepływu silnego kwasu i mediów alkalicznych.
Papermowanie i metalurgia: systemy rurociągów do miazgi o wysokim stężeniu i piasku mineralnego.
