Opis zaworu bramki noża
Zawór bramki noża to zawór bramki typu noża z konstrukcjami zaczepów zaprojektowanymi po obu stronach bramy. Obcina medium poprzez pionowe podnoszenie bramy i nadaje się do odcięcia kontroli płynów o wysokim poziomie bezpieczeństwa zawierającym cząstki, włókien itp. (Takie jak osad, żużla i lepkość zawiesiny). Ma zalety silnego oporu zginającego i niezawodnego uszczelnienia.
Innowacje strukturalne :
Projektowanie zaczepów : występy po obu stronach bramy zwiększają sztywność i zmniejszają deformację zginania podczas cięcia. Jednocześnie tworzą one wielopunktowe uszczelnienie kompresyjne z siedziskiem zaworu, aby poprawić odporność na ciśnienie (mniejszą lub równą PN16);
Forma Forma : Uszczelka twarda (twardy stop) lub uszczelnienie miękkie (guma/PTFE), zanieczyszczenia na powierzchni uszczelniającej są zeskrobane przez krawędź noża w kształcie litery U u dołu bramki, a poziom wycieku dociera do klasy VI ANSI;
Metoda połączenia Połączenie kołnierza występu jest przyjmowane, a śruby naprawiają tylko kołnierz rurociągu, aby uniknąć wytłaczania i deformacji korpusu zaworu, który jest odpowiedni do częstego demontażu.
Specyfikacja zaworu bramki noża
| Warunki | Wskaźniki techniczne | Zastosowania i wskazówki |
|---|---|---|
| Ciśnienie nominalne | Pn1 0/16 (1.0 ~ 1,6MPA) | Systemy średniego i niskiego napięcia, takie jak kopalnie i elektrownie. |
| Zakres temperatur | -29 stopień ~ 180 stopnia (ograniczony materiał uszczelniający) | Uszczelki PTFE są odpowiednie do warunków pracy mniejszych lub równych 150 stopni |
| Zakres kalibru | DN50 ~ DN1400 | Preferowany jest rurociąg z zawiesiną dużego (DN większy lub równy 300) |
| Główny materiał | Korpus zaworu: WCB, CF8M (stal nierdzewna 316), stal dupleksowa (F55/F53) | W przypadku mediów żrących (takich jak kwas i alkali) wybierz stal dupleksową. |

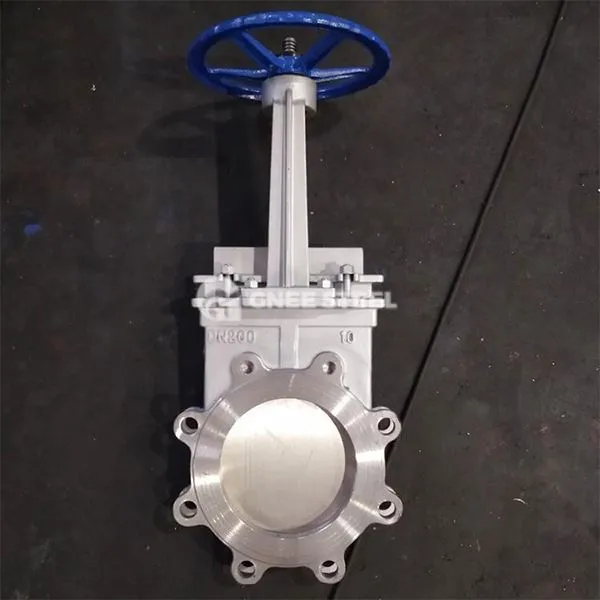

Zawór bramki noża gnee lug
Zastosowania
Mines/Power Elants:
Systemy przenoszenia zawiesiny i żucza, struktura twardej uszczelnienia może odcinać cząstki cząstkowe (DN300 ~ DN1400, PN10); leczenie :
Szlam zawierający włókno i lepkie ścieki, ostrze w kształcie litery U, aby zapobiec zatkaniu (uszczelka miękka, DN50 ~ DN400); Food/Pharmaceuticals:
Materiał sanitarna ze stali nierdzewnej (316L) nadaje się do sterylnych płynów, a szybkie instalacje są łatwe do czyszczenia CIP.
