Kuty stalowa ANSI 300 Opis zaworu bramkowego
Presja i materiał
Poziom ciśnienia: spełnia ansi 3 0 standard} (odpowiadający ciśnieniu nominalnym około 5,0 MPA), ciśnienie testowe może osiągnąć 7,6 MPA, odpowiednie dla warunków wysokiej temperatury i wysokiego ciśnienia.
Materiał korpusu : Wykonany ze stali -forted (A105, WCB) lub stainless stal (cf8/cf8m) , obowiązujący zakres temperatur -29 stopień ~ 425 stopni (stal węglowa) lub -29} ~ 500 stopni (stała stała bezwzględna) .
Średnica i połączenie
Średnica obejmuje DN15 ~ DN50 (NPS ½ „~ 2”), obsługuje połączenie flange (ANSI B16.5) i Socket Spawanie/połączenie gwintowane.
Zalety strukturalne i wydajności
Podstawowy projekt
Typ maski: maska przykręcona (wypukła i wklęsła uszczelka), spawana maska (gwint + spawanie) i samozwańczy maska (preferowana dla warunków wysokiego ciśnienia).
Komponenty pieczęci:
Uszczelnienie twarde: okładziny ze stopu steellity, odporne na pożywki zawierające cząstki (takie jak zawiesinę, pary).
Uszczelka miękka: PTFE lub elastyczny grafit, odpowiedni do czystych płynów (woda, olej).
Charakterystyka wydajności
Niski opór przepływu: kanał przepływu prostego przepływu o pełnej średnicy, utrata ciśnienia wynosi tylko 1/3 tego tego samego kalibru zaworu stopu, odpowiedni dla scenariuszy dużych przepływów.
Długa żywotność: łodyga zaworu jest stwardniały powierzchniowo/chromowany, a odporność na zużycie i odporność na korozję ulegają znacznej poprawie.
Łatwy w obsłudze: rosnąca struktura łodygi jest dopasowana do trapezoidalnego łodygi zaworu gwintowanego, moment otwierający i zamykający jest zmniejszony o 30%i obsługuje manualny/elektryczny napęd.
Wykuta stalowa specyfikacja zaworu bramkowego ANSI 300
|
przedmiot
|
zawór
|
|
Aplikacja
|
Przemysł ropy i gazu, ropy i gazu, Petrochemiczny, przetwarzanie chemiczne, farmaceutyki, żywność i napoje, obróbka wody i wiele innych.
|
|
Rozmiar portu
|
DN50 ~ DN1500 mm
|
|
Gwarancja
|
24 miesiące
|
|
Miejsce pochodzenia
|
Henan, Chiny
|
|
Moc
|
Elektryczny
|
|
Temperatura mediów
|
Normalna temperatura, wysoka temperatura, niska temperatura
|
|
Nazwa marki
|
Gnee
|
|
Struktura
|
Brama
|
|
Głoska bezdźwięczna
|
olej i gaz, para, woda. Chemiczna itp.
|
|
Dostosowane wsparcie
|
OEM, ODM, OBM
|
|
Materiał ciała
|
Wykuta stal węglowa, kute stal nierdzewna CF8/CF8M
|
|
Materiał piłki
|
Wykuta stal węglowa, kute stal nierdzewna CF8/CF8M
|
|
Materiał łodygi
|
Wykuta stal nierdzewna itp.
|
|
Materiał siedzący
|
PTFE lub metalowa uszczelka ze steellite, węglika wolframową
|
|
Połączenie końcowe
|
Kołnierz, spawany, spoiny gniazda i gwintowane
|
|
Standard projektowy
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Certyfikaty
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, Jis, Din, BS
|
|
MOQ
|
1 jednostka
|

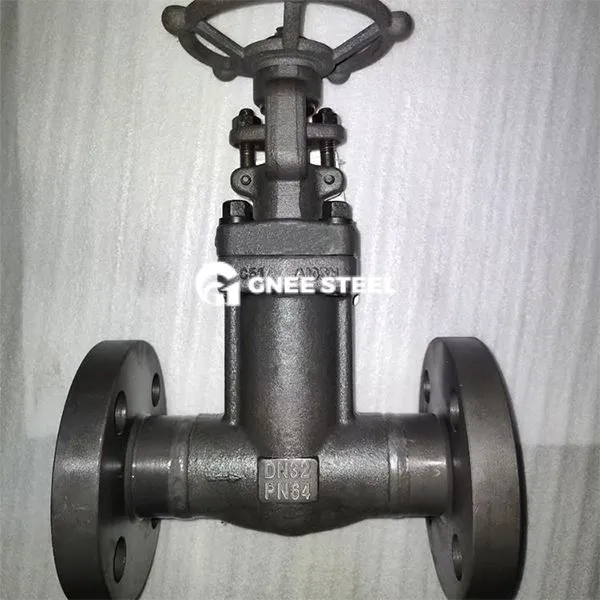

Kuty stalowy zawór bramowy ANSI 300
