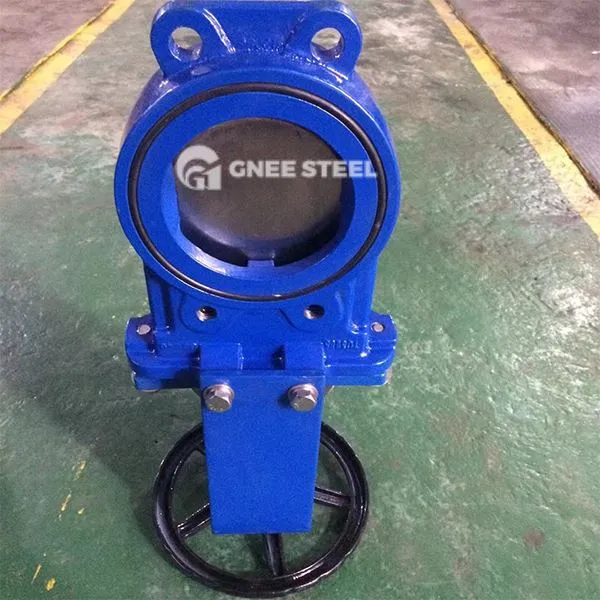

Zawór bramki noża plastycznego

Zawór bramki noża plastycznego jest zaworem bramkowym typu noża wykonanego z żelaza plastycznego. Ma zdolność cięcia zaworu bramki noża oraz wysoką wytrzymałość i odporność na korozję żelaza plastycznego. Jest odpowiedni do kontroli odcięcia cząstek zawierających pożywkę, włókien lub wysokiej lepkości. Jego brama jest strukturą w kształcie noża lub w kształcie klina, a kierunek ruchu jest prostopadły do ​​płynu. Jest używany tylko w stanie w pełni otwarty lub w pełni zamknięty i nie może dostosować przepływu.

Projektowanie struktury podstawowej

Korpus zaworu i materiał

Korpus zaworu jest wykonany z żelaza plastycznego (takiego jak model PZ73X -10 q). Zintegrowany projekt strukturalny eliminuje ryzyko wycieku i poprawia trwałość.

Dno bramy jest ostrzem (kąt klinowy 5 stopni -50), który może odciąć zanieczyszczenia, takie jak włókna i zawiesiny; Elastyczną bramę można lekko zdeformować, aby zrekompensować odchylenie powierzchni uszczelniającej.

Uszczelnić i jeździć

Powierzchnia uszczelniająca jest wykonana z powierzchni węglików lub materiału PTFE, w połączeniu z siłą podtrzymującą stalową płytę w celu uzyskania powolnego uszczelnienia zamykania, zmniejszenia tarcia samolotu i wydłużenia żywotności serwisowej. Obsługuje podręcznik, elektryczny, pneumatyczny lub stożkowy napęd na sprzęt, aby zaspokoić potrzeby automatyzacji różnych warunków pracy.

Standard amerykański
Projektowanie ANSI/AWWA C509
Wymiar twarzy do ASME B16. 10-2000 (seria ISO 3)
Kołnierz i wiercenie do MŚP/ANSI B16. 42-1998
Brytyjski standard
Projekt do BS5163, BS5150
Wymiar twarzy do BS5163 (ISO 3Series, seria ISO19)
Kołnierz i wiercenie do BS4504 Part1 (EN1092)
Niemcy standard
Projekt do DIN3352
Wymiar twarzy do DIN3202 (F4: ISO 14 Series; F5: ISO 15 Series)
Kołnierz i wiercenie do BS EN1092



Zawór bramki noża plastycznego



Zalety

• ‌ Odporność na odzież i ciśnienie: żelazo plastyczne ma wysoką wytrzymałość na rozciąganie (lepszą niż zwykłe żeliwo żeliwa), a twarda powierzchnia uszczelniająca może wytrzymać wysoce ścierne pożywki (takie jak żużla i miazga).
• ‌ Projekt odporności przepływu: kanał przepływu jest prosty, gdy jest w pełni otwarty, z niskim spadkiem ciśnienia, odpowiedni dla scenariuszy dużych przepływów.
• ‌ łatwa konserwacja: kompaktowa struktura, lekka waga i bez komory konstrukcji korpusu zaworu zmniejsza osadzanie zanieczyszczeń i zmniejsza częstotliwość konserwacji.

Zastosowania

• ‌ Ochrona środowiska i oczyszczanie ścieków: odcięcie ścieków zawierających włókna i cząstki stałe, aby zapobiec zablokowaniu rur (takich jak kontrola ścieków w branży papierniczej).
• ‌ Mining and Metallurgy: Kontroluj transport o dużej przewagi lub pożywek zawierających cząstki, takich jak zawiesinę i błoto.
• ‌ Food and Chemical Industry: Projekt sanitarny może być stosowany do zawiesiny lub mediów korozyjnych (musi spełniać materialne standardy certyfikacji).
