Opis zakopanego zaworu bramki
Pochowany zawór bramki to zawór odcięcia zaprojektowany dla podziemnych rurociągów i może być bezpośrednio zakopany w glebie . jego podstawową cechą jest to, że można go obsługiwać na ziemi poprzez rozszerzenie pręta transmisyjnego, eliminując potrzebę zbudowania tradycyjnego zaworu . Poniżej jego analiza techniczna:
Cechy strukturalne
Dobra konstrukcja
Korpus zaworu jest zakopany pod ziemią jako całość, a tylko kolumna operacyjna (w tym mechanizm transmisji) jest odsłonięty nad ziemią, zastępując tradycyjną strukturę studni zaworu .
Dadvantages : Zmniejsz obszar wykopu o 80%, zmniejszyć koszty budowy i wpływ na ruch drogowe .
Mechanizm transmisji
Teleskopowy pręt przedłużający : Obróć koło ręczne na ziemi → Poprowadź podziemny trzpień zaworu w górę iw dół przez skrzynkę lub uniwersalne połączenie .
Projektowanie kolumny : Wodoodporna uszczelka jest ustawiona na dole kolumny operacyjnej, aby zapobiec przenikaniu wód gruntowych do wnęki zaworu .
zawór ciała i uszczelka
Elastyczna brama uszczelniająca : Pokryta gumowa brama i metalowe siedzenie zaworu tworzą samozwańczą uszczelkę, z niskim ciśnieniem i zerowym wyciekiem .
Fulll Spray Anti-Corrosion : Spray większy lub równy 250 μm warstwy żywicy epoksydowej wewnątrz i na zewnątrz korpusu zaworu (odporna na kwas i alkalia, korozja antyelektrochemiczna) .
COUNTERSUNK BURTS: Śruby maski są osadzone w rowku uszczelniającym, aby odizolować je z erozji gleby .
Specyfikacja zaworu zakopanego
| Parametr | Zakres | Zilustrować |
|---|---|---|
| Nominalna średnica | DN50 - DN400 | Specyfikacje głównego nurtu DN 100- DN300 |
| Poziom ciśnienia | PN10 - PN16 | Dostosuj się do ciśnienia sieci rur miejskich (do PN25 dostosowanego) |
| Średnia temperatura | -20 stopień ~ 80 stopni | Górna granica temperatur gumowych |
| Wymagania dotyczące głębokości BURIOWE | Większe lub równe 0,8 m | Zapobiegaj zamrożonym rozszerzeniu gleby przed ścisnięciem korpusu zaworu |
Zastosowania
| Przemysł | Zastosowania | Podstawowe wymagania |
|---|---|---|
| MUNTIXAL DOSS WODY | Odcięcie sieci rur tułowia (DN 200- DN400) | Brak wymaganej studni, niski koszt konserwacji |
| leczenie wasteWater | Kontrola rurociągu ściekowego | Antykorozja i anty-clogowanie |
| Nawadnianie pola uprawne | Kontrola Outlet Station Control | Wygoda działania powierzchni |
| Transport gazowy | Rurociągi gazowe o średnim i niskim ciśnieniu | Odporne na wycieki i odporne na korozję gleby |

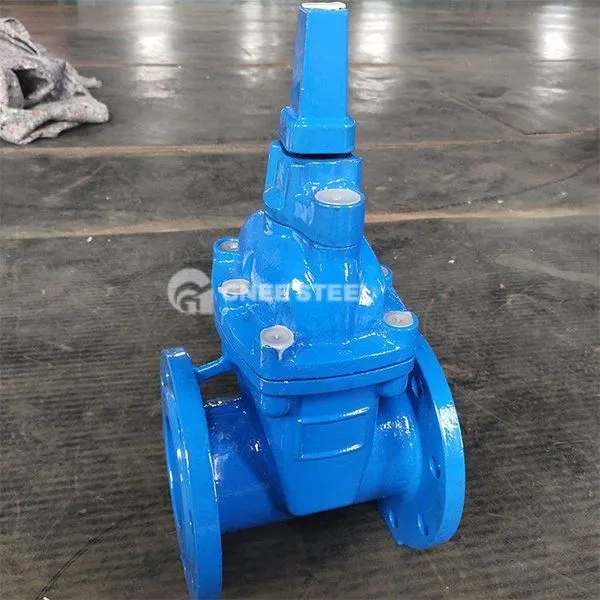

Pochowany zawór bramki
Zalety
- ekonomiczny
Oszczędzaj koszty konstrukcji w studni o ＞ 60% i skróć okres budowy o 50% .
- Odporność na korozję
Projekt powłoki epoksydowej + konstrukcja śrub przeciwnadziecznych, podziemna żywotność usługi większa lub równa 30 lat .
- Asy do działania
Otwórz i zamknij kołem ręczne na powierzchni, nie trzeba zejść do studni (moment obrotowy zmniejszony o 50%) .
- Uszczelnienie
Średnie ciśnienie pomaga bramce wcisnąć siedzenie zaworu, a szybkość wycieku dwukierunkowego uszczelnienia jest mniejsza lub równa 0,01%
