Opis zaworu bramkowego BS5163
Zawór bramowy BS5163 to specjalny zawór dla systemu zaopatrzenia w wodę zaprojektowany zgodnie z brytyjskim standardem BS 5163. należy do zaworu odciętego wykonanego z żeliwa lub żelaza . jest używany głównie do rozmiaru rozmiaru otwierania i zamykania, takich jak czysta woda i sedan {4} jego podstawowe standardy certyfikacyjne, rozmiar, i zamykają. są odpowiednie dla nominalnego zakresu ciśnienia pn 10- pn 25.
2. Struktura podstawowa i cechy techniczne
Korpus zaworu i materiał
Materiał korpusu zaworu: żelazo plastyczne (QT450) lub żeliwne żelazo (HT250), z powłoką żywicy epoksydową (większą lub równą 250 μm) rozpyloną na powierzchni w celu poprawy odporności na korozję; Odlewana stal (WCB) można wybrać do warunków wysokiej temperatury;
Projektowanie kanału przepływowego: fotela zaworu z płaskim dnem pełnym, aby uniknąć osadzania zanieczyszczeń, współczynnik odporności na przepływ niższy lub równy 0 . 08 (optymalizacja jest szczególnie znacząca, gdy DN większa lub równa 200).
System
Soft Seal Type: Brama jest całkowicie pokryta warstwą gumową EPDM lub NBR, a deformacja kompresji osiąga 5% -10%, aby utworzyć sprężystą pieczęć, a poziom wycieku osiąga klasę ANSI;
-karardowa Uszczelka typ: Brama i siedzenie zaworu są przyspawane ze stopem stelity (COCRW), który może wytrzymać temperatury powyżej 450 stopni i nadaje się do pod wysokim ciśnieniem oleju i mediów gazowych .
Drive and Transmission
Tryb obsługi : Standardowa dźwignia ręczna (zgodnie ze specyfikacją momentu obrotowego BS5163), DN większa lub równa 300 rozszerzalnym siłownikom pneumatycznym/elektrycznym; Workalna struktura macierzystego : zarówno rosnący typ pnia (wizualizacja otwierania), jak i ukryty typ łodygi (kompaktowa instalacja) współistnieje, a materiał macierzysty to 2CR13 stal nierdzewna lub mosiądz (środowisko oporne na korozję) .
Specyfikacja zaworu bramkowego BS5163
| Parametry | Zakres wartości/charakterystyka |
|---|---|
| Średnica nominalna (DN) | 50-1200 mm (common 100-600 mm) |
| Poziom ciśnienia | PN10/16/25 (klasa BS 150-600) |
| Obowiązująca temperatura | -29 stopień ~ 120 stopni (uszczelka miękka) / 450 stopni (twarda pieczęć) |
| Obowiązujące media | Woda, ścieki, olej (materiały uszczelniające należy dostosować) |

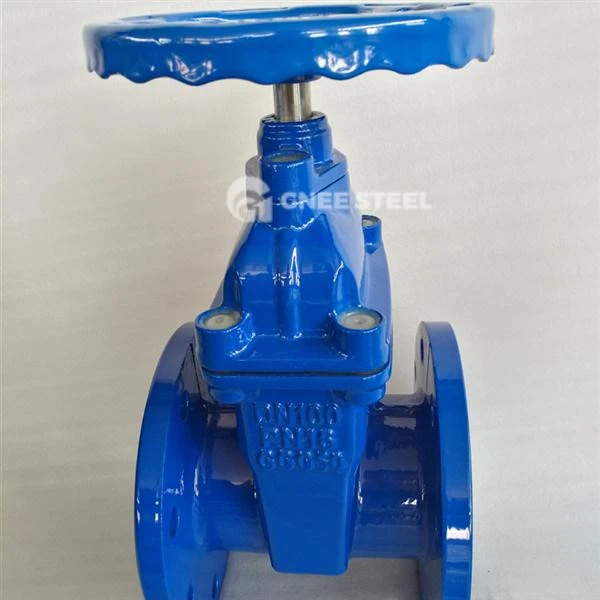

BS5163 Zawór bramowy
Zastosowania:
Zaopatrzenie w wodę miejską: odcięcie głównej linii sieci rur miejskich (szybkość wycieku mniejsza lub równa 0,01%);
Przemysłowe oczyszczanie ścieków: kontrola rur ściekowych zawierających cząstki stałe (mniejsze lub równe 20%);
System ochrony przeciwpożarowej budynku: wycinanie awaryjnych rurociągów wodnych w pomieszczeniach .
BS5163 Zawory bramowe osiągają wysoką niezawodność i cykl długiego życia w polach zaopatrzenia w wodę i kontrolę płynów przemysłowych poprzez znormalizowane projektowanie i optymalizacja materiałów .
