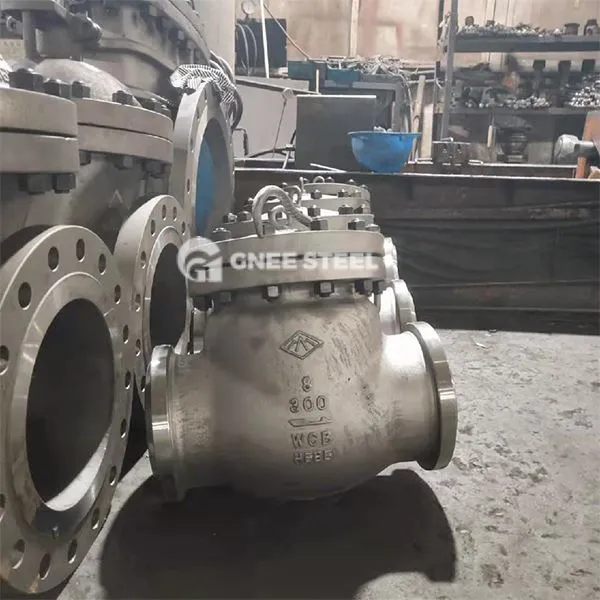

Zawór kontrolny niskiej temperatury

Cryogeniczny zawór zwrotny to zawór automatyczny specjalnie stosowany w bardzo niskiej temperaturze -196 stopnia ~ +80. Automatycznie otwiera się i zamyka krążko zaworu przez przepływ pożywki, aby zapobiec przepływowi wsteczne płynów kriogenicznych, takich jak ciekł tlen, ciekłociowy azot i skroplony gaz ziemny (LNG), i chroni bezpieczeństwo systemów i urządzeń rurociągowych. Jego podstawowe funkcje obejmują:

Zapobieganie średniemu przepływowi wsteczne: zapewnienie jednokierunkowym przepływu cieczy kriogenicznych, aby uniknąć odwrotnego obrotu pomp lub silników napędowych.
Stabilizujące ciśnienie systemu: Utrzymanie bilansu ciśnienia rurociągu poprzez struktury uszczelniające w celu zmniejszenia fluktuacji ciśnienia spowodowanych zgazowaniem pożywki kriogenicznej.
Projektowanie struktury podstawowej
‌ Zespół ciała i napędu
‌ Struktura kompaktowa: Przyjęcie krótkiego skoku konstrukcji zaworu (typ huśtawki lub podnoszenia) w celu zmniejszenia siły uderzenia zamykania i dostosowania się do kalibrów DN10 ~ DN200.
‌ Projektowanie zamrażania: napełnianie obszaru siedzenia zaworu czynnikiem chłodniczym lub ustawienie jamy amortyzującej w celu zmniejszenia ryzyka deformacji powierzchni uszczelniającej z powodu nagłe zmiany temperatury.
Technologia realizacji i odpornej na zużycie ‌

‌ Podwójne uszczelnienie ‌: Darc zaworu jest przyspawany twardym stopem (takim jak chromowanie lub azotowanie) w celu poprawy twardości powierzchni, a siedzenie zaworu jest osadzone elastycznym materiałem grafitowym lub PTFE w celu uzyskania elastycznego uszczelnienia o niskiej temperaturze ‌.
‌ Buffing and Strats Redukred‌: Turbine Borads lub teleskopowe rękawy bufora są skonfigurowane tak, aby zużywać energię kinetyczną pożywki i zmniejszyć szorowanie rdzenia zaworu przez płyn z dużą prędkością ‌.

Średnica nominalna: DN 10-200

Odpowiednią temp.:ⅶb: ((0}}

Ciśnienie nominalne: bar PN40

Obowiązująca pożywka: ciekawy azot, ciekł tlen, ciekł gaz ziemny i inne media w niskiej temperaturze

Materiał uszczelnienia dysku zaworu: PTFE (kod: P)

Materiał ciała zaworu: SS304 (kod: B) SS316 (kod: R), SS316L (kod: L)

Sposób połączenia: spawanie gniazda

Way instalacji: Zwykle instalacja pozioma może również dodać sprężynę na dysku zaworu w celu wzmocnienia wydajności uszczelnienia, w tym momencie można zainstalować pod dowolnym kątem

Kierunek średniego przepływu musi być taki sam jak kierunek strzałki na korpusie zaworu
