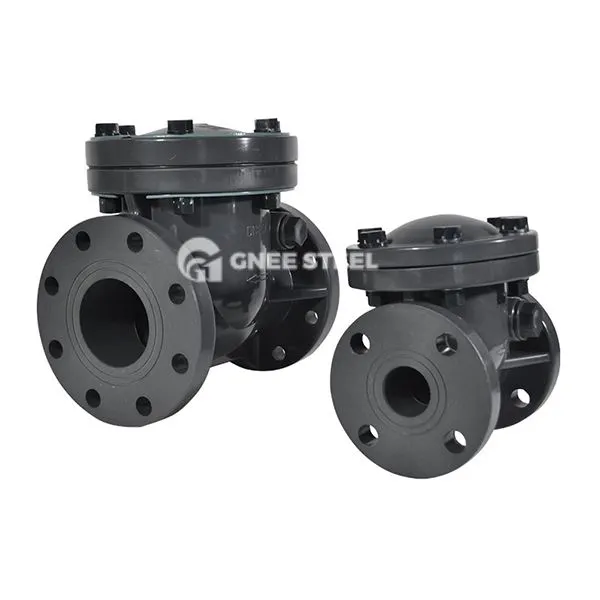

poziome zawór kontrolny huśtawki
Opis
Poziomy zawór zwrotny huśtawki to automatyczny zawór, który napędza dysku zaworu do otwarcia i zamykania się przez jednokierunkowy przepływ medium. Dysk zaworu obraca się wokół stałej osi przez mechanizm zawiasu, aby zablokować odwrotny przepływ medium. Jest odpowiedni do instalowanych poziomo systemów rurociągów. Dysk zaworu obraca się wokół stałej osi przez mechanizm zawiasu, aby zablokować przepływ wsteczny medium. Jest odpowiedni do instalowanych poziomo systemów rurociągów.
Struktura podstawowa
Dysk zaworu i zawias: Darc zaworu jest krążką lub strukturą w kształcie drzwi z powierzchnią uszczelniającą metalową lub gumową/syntetyczną, która jest przymocowana do wewnętrznej strony korpusu zaworu przez wał zawiasowy 17. Niektóre nowe projekty dodają sprężyny liściowe lub pchnięcia, aby przyspieszyć prędkość zamykania zaworu i zmniejszyć uderzenie płynu 26.
Uszczelnienie siedziska: miękka struktura siedzenia (taka jak guma lub politetrafluoroetylen) może poprawić wydajność uszczelnienia i jest przymocowana do korpusu zaworu przez elementy łączniki, aby zapobiec erozji i odpadnięciu pożywki.
Specyfikacja zaworu kontrolnego poziomego huśtawki
|
Nazwa części |
Materiały (WCB) |
|
Ciało |
ASTM A216 WCB |
|
Pierścień siedziska |
A 105+13 cr |
|
Dysk |
ASTM A216 WCB +13 cr |
|
Ramię |
ASTM A216 WCB |
|
Nakrętka |
ASTM A 194 2 h |
|
Pin |
ASTM A182 F6A |
|
Jarzmo |
ASTM A216 WCB |
|
Nakrętka maski |
ASTM A 194 2 h |
|
Śruba maski |
ASTM A193 B7 |
|
Śruba |
ASTM A193 B7 |
|
Uszczelka |
304 arkusz+grafit |
|
Czapeczka |
ASTM A216 WCB |
|
Bolt oczu |
ASTM A181 |
poziome zawór kontrolny huśtawki
Sugestie selekcji :
Media zawierające zanieczyszczenia : Wolić modele z powierzchniami uszczelnienia lub filtrów węglika .
Wysokie ciśnienie i wysoka temperatura : kute stalowe korpus zaworu (takie jak A105, F11) + Surfacing uszczelki twardej (stelity).
Wymagania dotyczące szybkiego zamykania: Skonfiguruj sprężyny liściowe lub składniki buforu hydraulicznego, aby zmniejszyć uderzenie młotka wody .
Zastosowania
Oil and Gas:
Zapobieganie rurociągom naftowym, izolacja multimediów urządzeń sterefhead i wyposażenie rafinacji.
Moc chemiczna i elektryczna :
Reaktory o wysokiej temperaturze, układy pary kotły i kontrola płynu korozyjnego.
MUNIGITAL i Industrial
Zapobieganie zapobieganiu opłatom pomp wodnych, sieci rur przeciwpożarowych i rury oczyszczania ścieków .
Ogólnienie i środki ostrożności
Kontrola regularna : Sprawdź zużycie powierzchni uszczelnienia dysku zaworu i elastyczność wału zawiasowego co 6 miesięcy i wymień uszkodzone uszczelki w czasie.
Kierunek instalacji : Instalacja ściśle pozioma, aby uniknąć nie można całkowicie zamknąć krążka zaworu.
Specjalne warunki pracy: Wnęka zaworu musi być regularnie oczyszczana w przypadku cząstek zawierających pożywkę, aby zapobiec zakłóceniu
