Tarcza zaworu zwrotnego z kołnierzem uchylnym to pochylona tarcza w kształcie motyla zamontowana na wale zaworu. Gniazdo zaworu to specjalny pływający, elastyczny metalowy typ uszczelnienia twardego, który zapewnia, że gniazdo zaworu może automatycznie dostosować swoje położenie do tarczy zaworu. Powierzchnia uszczelniająca gniazda zaworu jest częścią pochylonego stożka, a linia uszczelniająca utworzona między gniazdem zaworu a tarczą zaworu jest w przybliżeniu eliptyczną krzywą. Kąt między płaszczyzną tej krzywej a linią środkową kanału przepływu zaworu wynosi 60 stopni. Długa oś w przybliżeniu eliptycznej linii uszczelniającej tworzy kąt mimośrodowy z osią stożka, co oznacza, że oś stożka, w której znajduje się powierzchnia uszczelniająca gniazda zaworu, i linia środkowa kanału przepływu korpusu zaworu tworzą drugi kąt mimośrodowy 15 stopni ~ 20 stopni. Oś osi obrotu tarczy zaworu jest również odpowiednio wyrównana.
specyfikacja zaworu zwrotnego z płytą uchylną
Specyfikacja głównego parametru
Projekt i produkcja: API594,API 6D,JB/TB8937;
Bezpośrednio i od końca do końca: API594, API6D, DIN3202, JB/T8937;
Klasa ciśnienia i temperatury: ASME B16.34,DIN2410,GB/T9124,HG20625,SH3406,JB/T74;
Kontrola i test: API598,JB/T9092;
Kołnierz rury: JB/T74~90, JB/T9112-9124, HG20592~20635, SH3406, ASME B16.5, DIN2543~2548, GB/T13402, API605, ASME B16.47.
Zakres produktów
Materiał korpusu: stal węglowa, stal nierdzewna, stal stopowa, brąz
Średnica nominalna: 2"~24"(DN50~DN600)
Połączenie końcowe: RF,RTJ,BW
Zakres ciśnienia: Klasa 150~ 2500 (PN16~PN150)
Temperatura pracy: -196ºC~+560ºC

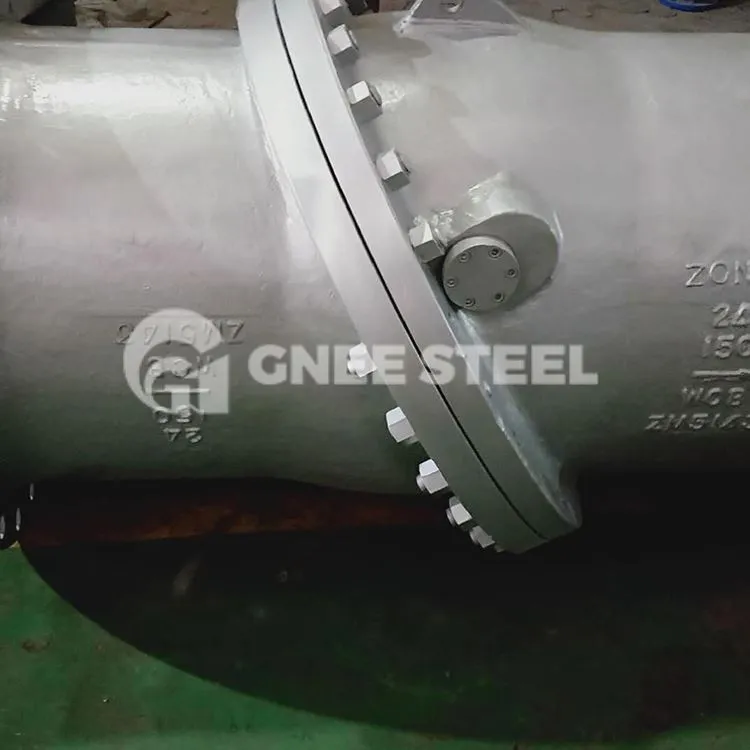

Zawory zwrotne z kołnierzowym, uchylnym talerzem
Często zadawane pytania
1. Jakie jest Twoje minimalne zamówienie?
Nasze minimalne zamówienie wynosi zazwyczaj 1 szt.
2. Jaki jest czas dostawy?
Nasz czas dostawy wynosi około 25-30 dni.
3. Jakie są warunki płatności?
Akceptujemy płatności T/T, 100% L/C, Western Union i tak dalej.
4. Czy możesz dostarczyć bezpłatne próbki?
Zazwyczaj oferujemy bezpłatne próbki, ale klienci pokrywają koszty przesyłki.
