Odlewane zawory kontrolne huśtawki

Odlewana stalowa zawór kontrolny zamyka się odlewany korpus zaworu stalowego i konstrukcję krążka zaworu huśtawkowego, który jest specjalnie stosowany do jednokierunkowej kontroli przepływu o wysokiej temperaturze, pod wysokim ciśnieniem i korozyjnym średnim rurociągom. Dysk zaworu jest otwierany i zamykany przez własne ciśnienie medium, które może szybko blokować odwrotny przepływ i chronić bezpieczeństwo systemu rurociągu.

Podstawowa struktura i cechy projektowe

Ciało i materiał zaworu:
Korpus zastawki przyjmuje odlewy stali WCB, WC6 lub Chrome-Molibdenum, z oceną ciśnienia klasy 1500 (25 MPa) i odpowiednim zakresem temperatury -29 stopnia ~ +550.
Dysk zaworu wahadłowego jest podłączony do wału szpilkowego przez rocker, z kątem otwierającym około 7 0 stopnia ~ 85 stopni, współczynnik niskiego odporności na przepływ (mniejszy lub równy 0,05), a pojemność przepływu wzrosła o 25% w porównaniu z zaworem kontroli podnoszenia.

Projektowanie ‌ ‌:
Powierzchnia uszczelniająca siedzenia zaworu jest przyspawana ze stopem twardym opartym na kobalcie (takim jak stolonka gtelita), który jest odporny na zużycie i odporny na korozję, a poziom uszczelnienia osiąga wyciek ‌zero ‌ (zgodnie z ASME B16.34) ‌.
Niektóre modele są wyposażone w mechanizm resetowany wspomagany ‌Spring‌, który może skrócić czas zamknięcia do ‌ 0. 5 sekund‌ i zmniejszyć efekt młotka wody.

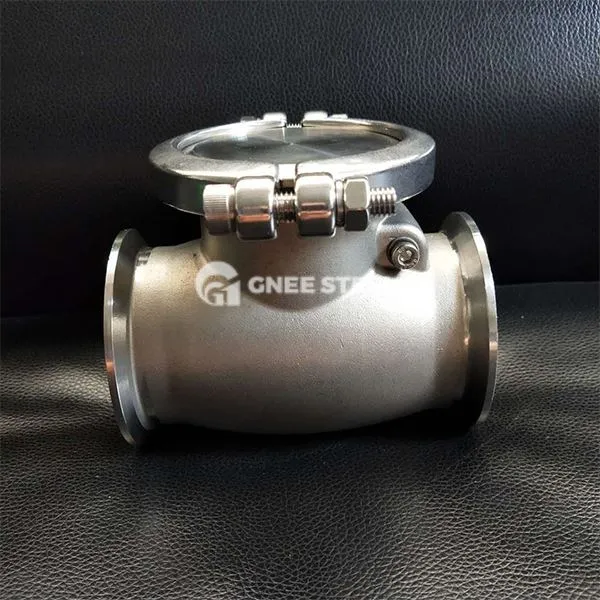

Odlewane zawory kontrolne huśtawki



Zalety:

Odporny na ekstremalne warunki: stal odlewana może wytrzymać uderzenie pod wysokim ciśnieniem i deformację naprężenia termicznego i jest odpowiednia do ostrych scenariuszy, takich jak rafinacja oleju i wytwarzanie energii termicznej.
‌ Koszt konserwacji: Struktura twardej uszczelnienia ma żywotność do 10 lat i nie ma potrzeby często wymiany uszczelek.

Zastosowania

Petrochemikalne: Ochrona przed przepływem wstecznym produktu olejowego o wysokiej temperaturze (mniejsze lub równe 425 stopni) rurociągów w roślinach rafinacyjnych i chemicznych.
‌ Gtratne wytwarzanie energii: pod wysokim ciśnieniem jednokierunkową kontrolę rurociągów parowych i systemów ekstrakcji turbin.
Ogrzewanie ogrzewania: bezpieczna izolacja i zapobieganie przepływowi wstecznym w wysokiej temperaturze rurociągów ciepłej wody.
