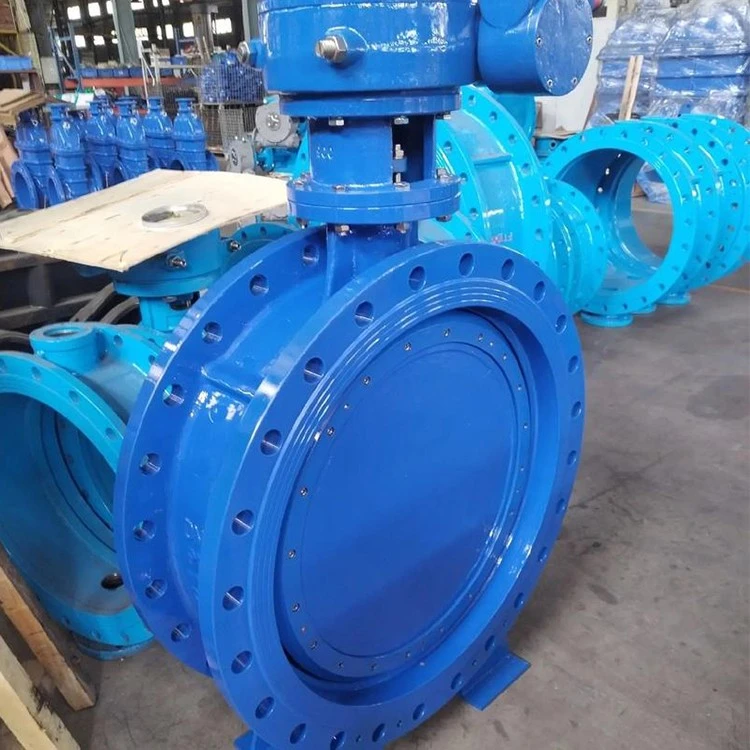

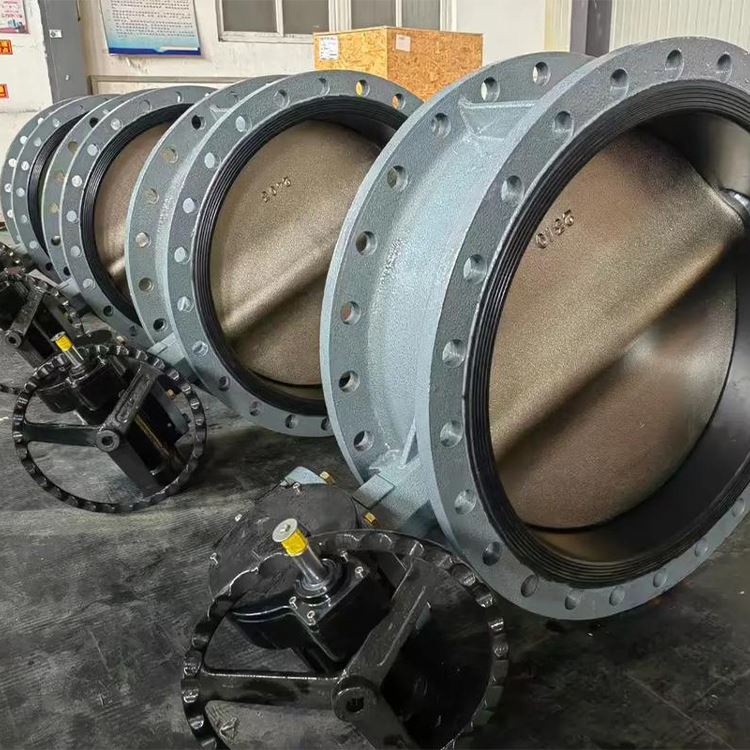

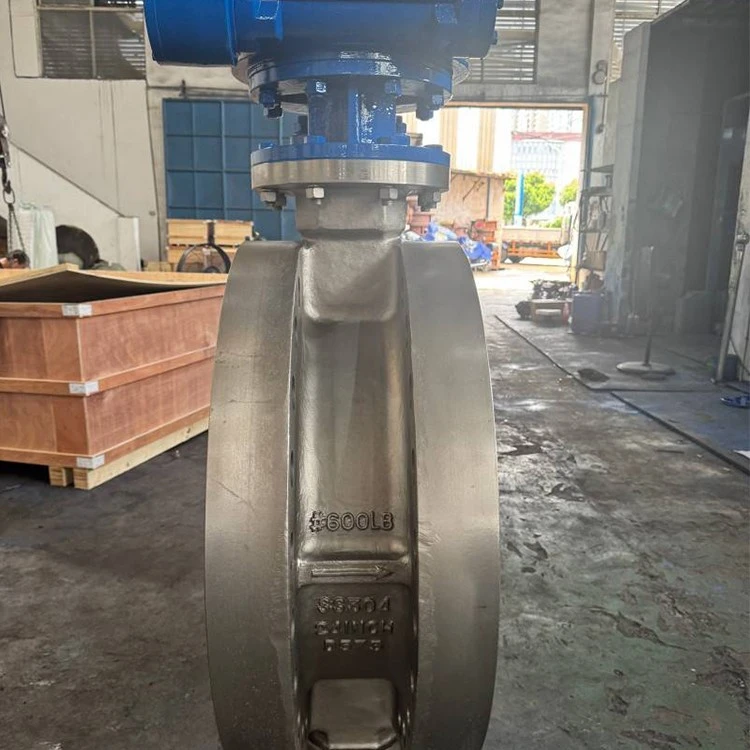

Przepustnice podwójne mimośrodowe WCB(znane również jako-przepustnice o wysokiej wydajności) to zaawansowane urządzenia sterujące przepływem, w których wał jest przesunięty względem środka dysku i środka korpusu zaworu. Zbudowany zASTM A216 WCBZawory te, wykonane ze stali węglowej, zostały zaprojektowane tak, aby pokonać ograniczenia tarcia i uszczelnienia standardowych koncentrycznych przepustnic, dzięki czemu nadają się do zastosowań przemysłowych-o wysokim ciśnieniu i-wysokiej częstotliwości.
Pobierz tutaj pełną kartę danych technicznych i modele 3D CAD dla naszej serii High-Performance
Rysunek przepustnic z podwójnym mimośrodem DN400 PN16-WCB
Tabela parametrów technicznych
| Przedmiot | Specyfikacja / Dane | Standard |
| Zakres rozmiarów | DN50 – DN1200 (2” – 48”) | API 609 / EN 593 |
| Ocena ciśnienia | PN10, PN16, PN25,PN40(Klasa 150/300) | ASME B16.34 |
| Materiał korpusu | ASTM A216 WCB(Odlew ze stali węglowej) | ASTM A216 |
| Materiał dysku | ASTM A351 CF8/CF8M | - |
| Materiał siedziska | RPTFE (miękki) / SS316 + stellit (metal) | - |
| Twarzą-w-twarzą | API 609 Tabela 2 / EN 558 Seria 20/25 | - |
| Temperatura pracy | -29 stopni do 200 stopni (miękkie) / do 425 stopni (metal) | - |
| Klasa wycieku | Klasa A (zero wycieków)dla Miękkiego Siedziska | API 598 / EN 12266-1 |
| Typ połączenia | Wafel, występ lub kołnierz | EN 1092-1 / ASME B16.5 |
| Informacje o parametrach: | ||||
| Standard wykonawczy: | ||||
| Nazwa | Projektowanie i produkcja | Długość twarzą w twarz | Próba ciśnieniowa | Kołnierz końcowy |
| Norma referencyjna | GB/T 12238 | GB/T 12221 | GB/T 13927 | GB/T 9113/ASME B16.5 |
| Materiał głównych części: | |||||
| Nazwa | 8-Ciało | Uszczelka 4-miejscowa | 6-płytowy | 3-wałowy | 14-Skrzynia biegów |
| Tworzywo | WCB | EPDM | WCB | 2Kr13 | Część |
| Wymiary: | ||||||||
| Rozmiar | PN10 | PN16 | 150 funtów | |||||
| DN | NPS (cale) | L | φk | N-φd | φk | N-φd | φk | N-φd |
| 50 | 2'' | 108 | 125 | 4-18 | 125 | 4-18 | 120.7 | 4-19 |
| 65 | 2 1/2'' | 112 | 145 | 4-18 | 145 | 4-18 | 139.7 | 4-19 |
| 80 | 3'' | 114 | 160 | 8-18 | 160 | 8-18 | 152.4 | 4-19 |
| 100 | 4'' | 127 | 180 | 8-18 | 180 | 8-18 | 190.5 | 8-19 |
| 125 | 5'' | 140 | 210 | 8-18 | 210 | 8-18 | 215.9 | 8-22.4 |
| 150 | 6'' | 140 | 240 | 8-22 | 240 | 8-22 | 241.3 | 8-22.4 |
| 200 | 8'' | 152 | 295 | 8-22 | 295 | 12-22 | 298.4 | 8-22.4 |
| 250 | 10'' | 165 | 350 | 12-22 | 355 | 12-26 | 361.9 | 12-25.4 |
| 300 | 12'' | 178 | 400 | 12-22 | 410 | 12-26 | 431.8 | 12-25.4 |
| 350 | 14'' | 190 | 460 | 16-22 | 470 | 16-26 | 476.2 | 12-28.4 |
| 400 | 16'' | 216 | 515 | 16-26 | 525 | 16-30 | 539.7 | 16-28.4 |
| 450 | 18'' | 222 | 565 | 20-26 | 585 | 20-30 | 577.8 | 16-31.8 |
| 500 | 20'' | 229 | 620 | 20-26 | 650 | 20-33 | 635 | 20-31.8 |
| 600 | 24'' | 267 | 725 | 20-30 | 770 | 20-36 | 749.3 | 20-35.1 |
Cechy
Mechanizm podwójnego przesunięcia:
Przesunięcie 1:Wał znajduje się za powierzchnią uszczelniającą, dzięki czemu dysk może wysunąć się z gniazda natychmiast po otwarciu.
Przesunięcie 2:Wał jest nieco przesunięty-w stosunku do linii środkowej rury, co powoduje powstawanie krzywki w celu zmniejszenia tarcia podczas pierwszych 10 stopni otwarcia i ostatnich 10 stopni zamknięcia.
Wymienna konstrukcja siedziska:Gniazda (zwykle RPTFE lub metalowe) są utrzymywane za pomocą przykręcanego pierścienia ustalającego, co pozwala na wymianę-na miejscu bez konieczności demontażu wału lub tarczy.
Przedmuchaj-wałek próbny:Zgodny zAPI 609wał jest zabezpieczony przed wyrzuceniem pod wysokim ciśnieniem wewnętrznym.
Podkładka montażowa ISO 5211:Znormalizowany kołnierz górny umożliwia bezpośredni montaż siłowników pneumatycznych, elektrycznych lub przekładniowych.
Aplikacje
HVAC i ciepłownictwo:Cyrkulacja gorącej wody pod wysokim-ciśnieniem, w przypadku której zawory-z wykładziną gumową zawodzą.
Przetwarzanie chemiczne:Obsługa agresywnych płynów (w połączeniu z tarczami ze stali nierdzewnej), które wymagają niezawodnego-odcięcia.
Uzdatnianie wody:Linie wlotowe o dużej-prędkości i instalacje odsalania wymagające ciśnienia znamionowego PN25+.
Elektrownie:Systemy kondensatu pary i wody chłodzącej (WCB zapewnia wytrzymałość niezbędną do cykli termicznych).
Rafinerie:Ogólne-usługi węglowodorowe, gdzieOgień-Bezpieczny projekt (API 607)często jest wymogiem.

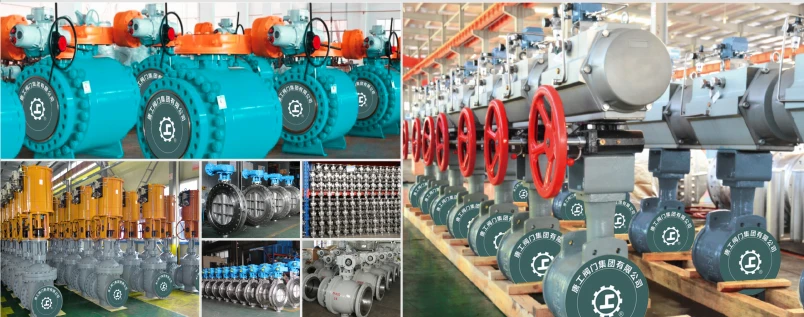

Warsztaty zaworów GNEE
Często zadawane pytania
Jaka jest różnica między WCC i WCB?
Różnica pomiędzyWCBIWCC(oba zgodnie z normą ASTM A216) jest toWCC ma wyższą wytrzymałość i lepszą spawalnośćniż WCB, co czyni go preferowanym wyborem do zastosowań o wyższym ciśnieniu lub niższej temperaturze.
Jaka jest różnica między przepustnicami z pojedynczym mimośrodem i podwójnym mimośrodem?
Główne różnice w budowie mimośrodowej między przepustnicami podwójnie-mimośrodowymi i przepustnicami pojedynczymi-mimośrodowymi znajdują odzwierciedlenie w dwóch następujących aspektach:
Liczba i lokalizacja projektów ekscentrycznych
Pojedynczy-mimośrodowy zawór motylkowy: występuje tylko jeden mimośród, to znaczy oś trzpienia zaworu jest mimośrodowa w stosunku do linii środkowej powierzchni uszczelniającej tarczę zaworu. Taka konstrukcja zapewnia bardziej równomierny kontakt powierzchni uszczelniającej z gniazdem zaworu podczas zamykania zaworu, zmniejszając w ten sposób zużycie. Jednak ze względu na wyjątkowy charakter przesunięcia zakres optymalizacji wydajności uszczelnienia i momentu obrotowego jest ograniczony.
Podwójny mimośrodowy zawór motylkowy: Zawiera dwa mimośrody:
Mimośrodowość osiowa: Oś trzpienia zaworu odchyla się od środka tarczy zaworu, powodując początkowe odłączenie tarczy zaworu od gniazda zaworu podczas obrotu, co zmniejsza tarcie podczas otwierania i zamykania;
Mimośród promieniowy: oś trzpienia zaworu jest mimośrodowa w stosunku do linii środkowej kanału korpusu zaworu (oś rurociągu), co dodatkowo powoduje szybkie odłączenie powierzchni uszczelniającej dysku zaworu od gniazda zaworu podczas otwierania i stopniowe-ponowne sprzęgnięcie podczas zamykania, co zmniejsza zużycie powierzchni uszczelniającej.
Wpływ struktury na wydajność
Pojedynczy mimośród: Poprawia uszczelnienie poprzez wykorzystanie pojedynczego mimośrodu, ale nadal występuje znaczne tarcie pomiędzy tarczą zaworu a gniazdem zaworu podczas otwierania i zamykania. Nadaje się do scenariuszy o niskim-ciśnieniu i normalnej-temperaturze.
Jaka jest różnica między WCB a A105?
Podstawową różnicą jestproces produkcyjny: WCB to odlewana stal węglowa, chwilaA105 to kuta stal węglowa.
