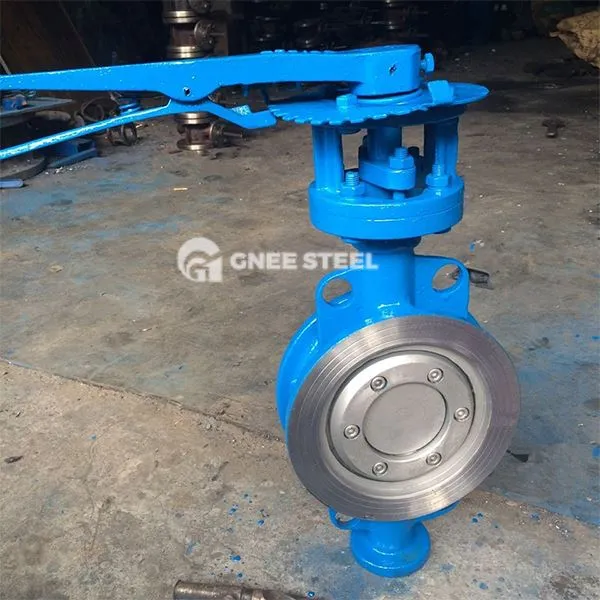

Triple offset zawór motylowy

Triple-Centric Butteric Butterfly zawór typu waflowy przyjmuje potrójną konstrukcję (oś stema zaworu odbiega od środka płyty motyli i środka korpusu zaworu, a oś obracania siedziska zaworu tworzy kąt z osoną kanału korpusu zaworu). Powierzchnia uszczelniająca jest otwarta i zamykana bez tarcia przez obrót talerza motyla. Nadaje się do wysokiej temperatury, pod wysokim ciśnieniem i pożywkami korozyjnymi.

Ciało zaworu i talerz motyli:
Korpus zaworu jest połączeniem typu zacisku, a materiał jest głównie stali nierdzewnej (304/316) lub stali węglowej. Powierzchnia talerza motyla jest często spawana twardym stopem (takim jak węglika wolframowa) w celu zwiększenia odporności na zużycie.
Typowe modele, takie jak D343H i D673H Manual Worm Gear, Pneumatic lub Electric Drive.

Forma pieczęci:
Wielowarstwowe uszczelnienie metalowe: w połączeniu z trójwarstwową strukturą i wielowarstwowym pierścieniem uszczelniającym metal (taki jak elastyczne pierścień uszczelniający w kształcie J), ​​osiągnięto dwukierunkowy efekt uszczelnienia „mocniejszego”, a odporność ciśnienia może osiągnąć PN40 (klasa 300).
Zasada uszczelnienia dynamicznego: Gdy płyta motyla obraca się, powierzchnia uszczelniająca styki/odłącza punkt siedzenia zaworu o punkt, aby uniknąć utraty tarcia i przedłużyć żywotność serwisową.



Triple offset zawór motylowy





‌ Zalecenia dotyczące wyboru i konserwacji‌
‌ Punkty wyboru ‌:

‌ Media Adaptation‌: Preferowane są powierzchnie uszczelnienia węglika dla pożywek zawierających twarde cząstki, a podszewkę ze stali nierdzewnej lub specjalne powłoki można wybrać do płynów korozyjnych.
‌ Tryb Drive‌: Pneumatyczne siłowniki (obsługujące szybkie odcięcie) są zalecane do scenariuszy operacyjnych o wysokiej częstotliwości, a dysk instrukcji robaków można wybrać do scenariuszy niskiego ciśnienia.
‌
Wymagania dotyczące konserwacji ‌:
Regularnie sprawdzaj zużycie powierzchni uszczelniającej, a w warunkach wysokiej temperatury należy dodać tłuszcz odporny na wysoką temperaturę, aby utrzymać wydajność uszczelnienia.

Upewnij się, że kołnierze są wyrównane podczas instalacji, aby uniknąć nierównej siły na płycie motyli, powodując awarię uszczelnienia.
