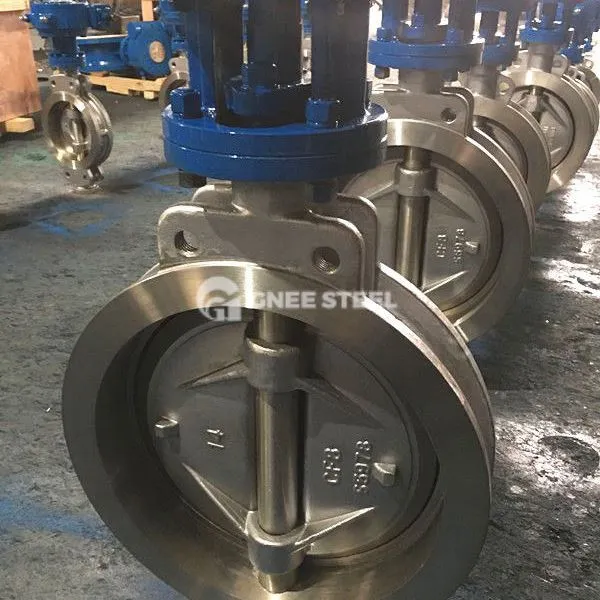

Pojedynczy ekscentryczny opłatek motyla
Pojedynczy ekscentryczny zawór motylowy wafel jest zaworem, który napędza płytkę motyla do obracania się przez obracanie łodygi zaworu, aby osiągnąć średnią regulację rurociągu lub regulację przepływu. Jego podstawową cechą jest to, że oś stema zaworu odbiega od środka płyty motyli, tworząc pojedynczą ekscentryczną konstrukcję, która skutecznie rozprasza naprężenie wytłaczające między płytą motyla a siedziskiem zaworu.
Strukturalny
Cake : Cylindryczna konstrukcja, krótka długość osiowa, wbudowana płyta motyla, głównie wykonana ze stali nierdzewnej, stali węglowej itp.
Butterfly Tablica i zawór łodygi: Płyta motyla ma kształt dysku, ustalony z łodygą zaworu, a łodyga zaworu jest mimośrodowo ustawiona w celu zoptymalizowania uszczelnienia.
Struktura uszczelniająca :
Pierścień uszczelniający można ustawić na płycie motyli (materiał miękki, taki jak politetrafluoroetylen), a uszczelnienie osiąga się poprzez deformację sprężystą;
Lub siedzisko zaworu przekrojowego w kształcie z jest zaprojektowane na korpusie zaworu, opierając się na średniej ciśnieniu, aby pomóc uszczelnieniu.
Wafer Połączenie : Zawór jest bezpośrednio zaciśnięty między kołnierzami rur według śrub, a konstrukcja jest kompaktowa.
Pojedyncza ekscentryczna specyfikacja motyla opłatek
Specyfikacje i wymiary
- Średnica nominalna (DN): Wspólny zakres to DN50 ~ DN1200;
- Poziom ciśnienia (PN): zwykle pn6 ~ pn25;
- Wpłacie temperaturę : Typ uszczelnienia miękkiego jest ogólnie -20 stopień ~ 150 stopni, a typ metalowy typ uszczelnienia może dostosować się do wyższych temperatur.
Cechy
Strukturalne zalety
Mały rozmiar, lekka, łatwa w instalacji i utrzymaniu;
Łatwy w obsłudze, do pełnego otwarcia/zamknięcia wymagana jest tylko rotacja 90 stopni.
Charakterystyka wydajności
GOOD SALING : Przez fotelik zaworu sprężystego lub uszczelnienie pomocnicze średniego ciśnienia może dostosować się do różnych warunków pracy ;
Odporność przepływu przepływu : Liniowa zależność między otwieraniem płyty motyli a szybkością przepływu jest dobra, a wydajność regulacji jest doskonała ;
Rozdzielowość: Podwójna ekscentryczna konstrukcja zmniejsza drapanie między płytą motyla a siedziskiem zaworu i przedłuża żywotność serwisową.
Ograniczenia
Pojedyncza ekscentryczna struktura nadal ma pewne zarysowanie podczas procesu przełączania. Obowiązujące scenariusze są podobne do scenariuszy koncentrycznego zaworu motyla. Podwójne/potrójne typy mimośrodowe są wymagane do wysokiej temperatury i wysokiego ciśnienia.
Pojedynczy ekscentryczny motyl opłatek gnee
Aplikacja
Rurociągi przemysłowe: kontrola płynów w petrochemicznej, elektrycznej energii, metalurgii i innych dziedzin;
Systemy budowlane: regulacja średniej wody/gazu w zaopatrzeniu i drenażu wody, HVAC;
Ochrona środowiska i uzdatnianie wody: kontrola przepływu w oczyszczalniach ścieków i stacjach pompowania;
Żywność i medycyna: Projekt sanitarny nadaje się do czystego transportu średniego.
Jaka jest różnica między pojedynczym zaworem motylowym waflowym a podwójnym zaworem motylkowym z podwójnym waflem?
1. Różnice strukturalne
Ekscentryczny projekt
Pojedyncza mimośroda: Tylko osi łodygi zaworu odbiega od środka płyty motyli, tak że górne i dolne końce płyty motyla oraz powierzchnia styku siedziska zaworu rozpraszały ciśnienie, ale nie może całkowicie wyeliminować tarcia podczas procesu przełączania.
Podwójna mimośroda: Na podstawie pojedynczej mimośrodowości oś zaworu odbiega od środka korpusu zaworu (tworząc dwie mimośrodowe odległości), a płyta motyla może szybko odłączyć się od siedzenia zaworu po otwarciu, znacznie zmniejszając tarcie.
Struktura uszczelniająca
Pojedyncze mimośrodowość: Miękkie uszczelki (takie jak guma, politetrafluoroetylen) najczęściej stosuje się i opiera się na odkształceniu elastycznym w celu osiągnięcia uszczelnienia.
Podwójna mimośrodowość: Jest kompatybilny z uszczelkami miękkimi lub metalowymi uszczelkami (takimi jak stal nierdzewna, węglika), z których ten ostatni jest odporny na wysokie temperatury i ma dłuższą żywotność.
2. Porównanie wydajności
| Warunki | Pojedynczy ekscentryczny motyl opłatek | Podwójny ekscentryczny zawór motyla wafel |
|---|---|---|
| Tarcie i noszenie | Nadal są zadrapania i oczywiste zużycie między talerzem motyla a siedziskiem zaworu. | Talerz motyli szybko opuszcza gniazdo zaworu, a tarcie jest znacznie zmniejszone. |
| Odporność na ciśnienie | Nadaje się do niskiego ciśnienia (PN6 ~ PN16) | Może wytrzymać wyższe ciśnienie (PN16 ~ PN25) |
| Zakres temperatur | Miękki typ uszczelnienia jest zwykle mniejszy lub równy 150 stopni | Metalowa zamknięta typ może osiągnąć ponad 400 stopni |
| Seal niezawodność | Opierając się na odkształceniu sprężystym w celu uszczelnienia, wymaganie pozycji zamknięcia jest niskie | Uszczelnienie pozycji (styk linii), zamknięcie wymaga precyzyjnego pozycjonowania |
3. Scenariusze aplikacji
Pojedynczy mimośrodowy zawór motylowy wafel: odpowiedni do niskiego ciśnienia, normalnej temperatury i czystych warunków średnich, takich jak obróbka wody, dostarczanie wody i drenaż wody, system HVAC.
Podwójny ekscentryczny zawór motyla opłatek: odpowiedni do scenariuszy przemysłowych o wysokiej temperaturze, pod wysokim ciśnieniem lub ośrodku zawierającym cząstki, takie jak przemysł petrochemiczny, elektryczny i przemysł metalurgiczny.
4. Zalecenia dotyczące wyboru
Priorytetyzuj pojedynczy mimośrodek: gdy koszt jest wrażliwy, medium nie jest korozyjne, a warunki pracy są stabilne.
Priorytetyzuj podwójny ekscentryk: trzeba dostosować się do poważnych warunków pracy, takich jak częste otwarcie i zamykanie, wysoką temperaturę i wysokie ciśnienie lub długi okres życia.
