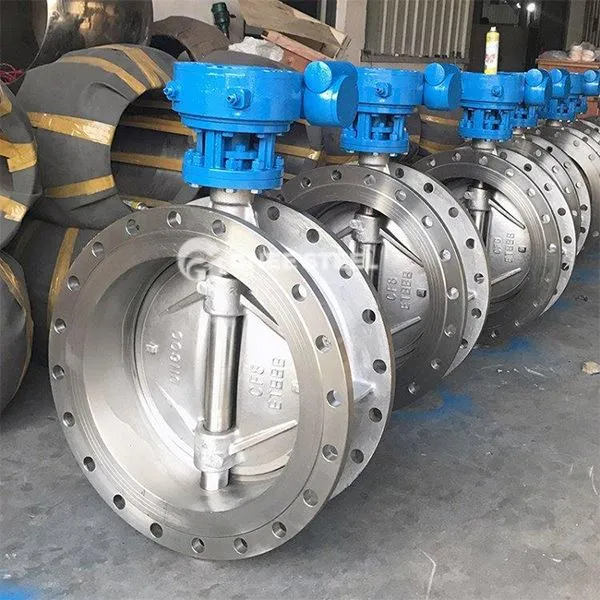

Kołnierzowe potrójne zawory motylowe

Załączono zawór motyla potrójnego przesunięcia to wysokowydajny zawór łączący połączenie kołnierza i trójwymiarową ekscentryczną strukturę, zaprojektowaną do wysokiego temperatury i wysokiego ciśnienia, pożywki żrących i trudnych warunków pracy. Jego podstawową cechą jest osiągnięcie zerowego wycieku i długiego życia poprzez innowacje strukturalne, następująca analiza:

1. Podstawowe cechy strukturalne
Trójwymiarowy ekscentryczny projekt:
Pierwsza ekscentryczność: oś łodygi odbiega od środka płyty motyli, która zmniejsza tarcie i zużycie powierzchni uszczelniającej podczas otwierania i zamykania.
Druga ekscentryczność: Oś Stojąca jest przesunięta z linii środkowej rury, tworząc siłę samodzielną w celu zwiększenia efektu uszczelnienia.
Trzecie mimośrodowość: powierzchnia uszczelniająca przyjmuje stożkową fragmentową konstrukcję, tylko przy zamykaniu kontaktu płyty motyli i zaworu, aby osiągnąć zerowe wycieki metalowej uszczelki twardej (szybkość wycieku mniejsza lub równa 10 ppm).
Połączenie kołnierza:
Korpus zaworu i rurociąg są przymocowane za pomocą śrub kołnierza, aby zapewnić mocne połączenie oraz łatwe demontaż i konserwację.
Powierzchnia uszczelniającego kołnierza można przemyśleć twardym stopem lub elastyczną warstwą kompozytową grafitową, aby dostosować się do wysokiej temperatury i uderzenia wysokiego ciśnienia.
2. Zalety wydajności
Uszczelnienie i odporność na ciśnienie:
Uszczelnienie dwukierunkowe: kąt stożka powierzchni uszczelnienia jest mniejszy niż kąt tarcia, który może wytrzymać wpływ ciśnienia odwrotnego i nadaje się do częstego otwierania i zamykania.
Ocena ciśnienia do klasy 600 (PN100), Zakres temperatury obejmuje stopień -196 stopień ~ +600.
Długie życie i niska konserwacja:
Życie siedzenia wynosi ponad 100, 000 Otwory i zamknięcia, brak problemów z niszczeniem uszczelnienia i odstępów konserwacji 3-5 lat.
Powierzchnia uszczelniająca jest wykonana z cementowanej nakładki węglika (takiej jak steellita) lub metalowej konstrukcji laminowanej, która jest odporna na ścieranie i szorowanie.



Kołnierzowe potrójne zawory motylowe
