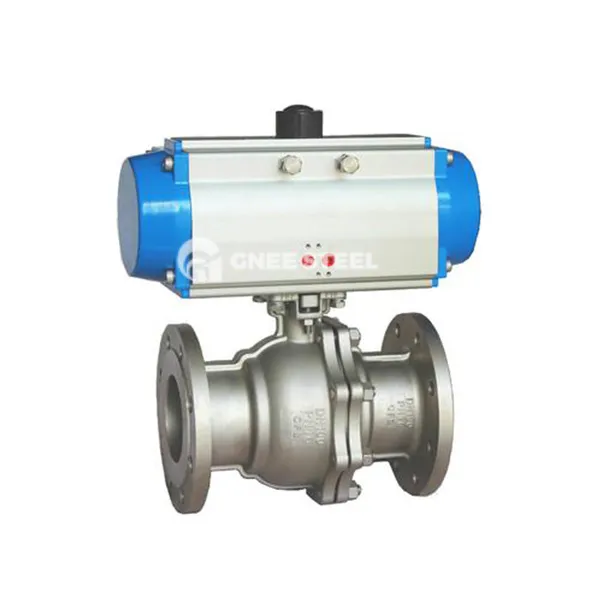

Pneumatyczne pływające zawory kulkowe

Pneumatyczne pływające zawór piłki to zawór, który otwiera się i zamyka, prowadząc pływającą piłkę przez pneumatyczny siłownik. Piłka automatycznie dociska do pierścienia uszczelniającego wylot pod działaniem średniego ciśnienia, aby utworzyć dwukierunkową uszczelkę. Jest odpowiedni do wody, pary, oleju, mediów korozyjnych i innych scenariuszy.

‌ Zasada pracy ‌

Pneumatyczny siłownik napędza łodygę zaworu, aby obrócić 90 stopni przez sprężone powietrze, napędzając pływającą kulkę w celu obracania się, aby osiągnąć otwarcie i zamykanie, z szybką prędkością reakcji i małym momentem obrotowym.

Pod niskim ciśnieniem opiera się na średniej ciśnieniu, aby samowartości pieczęć; Pod wysokim ciśnieniem piłka jest poddawana ciągu medium w celu zwiększenia efektu uszczelnienia, a szybkość upływu jest mniejsza lub równa 0. 01ml/min.

Struktura podstawowa i parametry techniczne‌
‌ Main Structure‌
‌ Ciało i kulka: Materiał można wybrać z 3 0 4/316L stali nierdzewnej lub stali węglowej (WCB), powierzchnia kulki jest polerowana (Ra mniejsza lub równa 0,8 μm) i twardego chromu w celu zwiększenia odporności na korozję.
‌Seal Design‌:
‌ ‌soft Uszczelnia: PTFE lub wzmocniony pierścień uszczelnienia grafitu, odporny na temperaturę -29 stopień ~ 200 stopni ‌
‌ Uszczelnienie z metalowego pierścień uszczelnienia (takiego jak stop gtelity), odporna na temperaturę do 540 stopni, odpowiednia dla cząstek zawierających średnio ‌.
‌ Tryb napędu ‌: Siłownik pneumatyczny (pojedyncze działanie/podwójne działanie), opcjonalne ręczne koło robakowe lub siłownik elektryczny‌.



Pneumatyczne pływające zawory kulkowe



Zalecenia dotyczące selekcji i konserwacji

Punkty wyboru

Dopasowanie mediów:
W przypadku mediów o wysoce korozyjnej wybierz 316L Stal nierdzewną + uszczelnienie twardego.
W przypadku mediów zawierających cząsteczki wybierz krojową kulę lub metalową strukturę uszczelnienia.

Poziom ciśnienia:
Uszczelka miękka jest preferowana dla systemów niskiego ciśnienia (PN16 ~ PN40).
W przypadku scenariuszy wysokiego ciśnienia/wysokiego temperatury (PN63 i powyżej) wybierz Hard Seal.

Zalecenia dotyczące konserwacji

Smarowanie i konserwacja: Zastosuj tłuszcz o wysokiej temperaturze (taki jak tłuszcz silikonowy) do gwintów łodygi zaworu i regularnie prowadzących rowki.

Zastąpienie pierścienia uszczelnienia: sprawdzaj zużycie pierścienia uszczelnienia PTFE co 3 lata i skróć go do 1 ~ 2 lat na warunki pod wysokim ciśnieniem.
