Opis zaworu zaworu 3 -drogi 3 -drogi
Pneumatyczny trójstronny zawór kulkowy jest trójstronnym zaworem kulowym napędzanym sprężonym powietrzem. Siłownik pneumatyczny zdaje sobie sprawę z obrotu piłki o 90 stopni, aby ukończyć przełączanie, przekierowanie lub zbieżność kierunku średniego przepływu. Jego podstawowe kategorie obejmują:
L Kanał przepływowy typu : Łączy dwa wzajemnie prostopadłe kanały do przełączania prawego kątów kierunku przepływu (takie jak przełączanie A\/B wylotu);
T TYPE CHANNEL Obsługuje połączenie lub obcięcie trzech ortogonalnych rurociągów i może jednocześnie realizować regulację przekierowania, zbiegu i przepływu wielokrotnego.
Struktura podstawowa i parametry techniczne
Main Structure:
Nowator materiału : stal nierdzewna (304\/316L), stal odlewana itp., Odporność na korozję jest odpowiednia do środowiska chemicznego i morskiego;
System :
Uszczelka miękka (siedzisko zaworu PTFE): Poziom upływu osiąga VI, zastosowana temperatura -30-180 stopień;
Metalowe uszczelnienie twardego: Stopień temperatury -196-450, odpowiedni do warunków wysokiej temperatury i wysokiego ciśnienia. Pneumatyczny siłownik :
Czas odpowiedzi napędu cylindra jest mniejszy lub równy 2 sekundom, obsługując 0. 4-0.
Można zainstalować pozycję zaworu (takiego jak pozycja elektro-pneumatyczna), aby osiągnąć precyzyjną regulację przepływu i automatyczną kontrolę.
Parametry techniczne :
Średnica nominalna: dn 15- dn300;
Poziom odporności na ciśnienie: konwencjonalny typ 1. 6-6. 4MPA, dostosowany do wysokiego ciśnienia typ do 31,5mpa;
Metoda połączenia: kołnień (dn 65- dn300), wątek wewnętrzny (dn 15- dn50).
Pneumatyczna specyfikacja zaworu 3 -drogi
|
Przedmiot |
3 -Way L Port T Port Stael Stael Sollow Pneumatic Pneumatic Control Bull Bull |
||
|
Zakres rozmiarów |
1\/2 "~ 8", DN15 ~ 200 |
||
|
Tryb działania |
Podwójne działanie, powrót sprężyny (pojedyncze działanie) |
||
|
Ciśnienie robocze |
1,6 ~ 6,4 MPA |
||
|
Ciśnienie w powietrzu |
2,5 do 8 barów |
||
|
Długość życia |
1, 000, 000 (1 milion) razy |
||
|
Kąt obrotu |
90 stopni ± 4 stopnie |
||
|
Materiał ciała |
SS304, SS316, SS316L |
||
|
Materiał podstawowy |
SS304, SS316, SS316L |
||
|
Materiał uszczelniający |
PTFE: -30 stopień ~ 180 stopnia, ppl: -30 stopień ~ 250 stopnia |
||
|
Liczba sposobów |
3 Way L Port lub T Port |
||
|
Połączenie końcowe |
Zakończony koniec |
||
|
Obowiązujące media |
Kontrola wody, powietrza, gazu, oleju, cieczy |
||
|
Opcjonalne uruchamianie |
Handel, uruchamiany elektrycznie lub pneumatyczny |
||
|
Opcjonalne akcesoria |
Zawór elektromagnesu Namur, przełącznik graniczny, FRL, wskaźnik położenia, urządzenie ręczne |
||
|
Aplikacja |
Żywność i napoje, woda i ścieki, ultra czysta woda, odsalanie, chemikalia, tekstylia, farmaceutyka, miazga i papier, wydobycie, kotła i przemysł energetyczny |
||

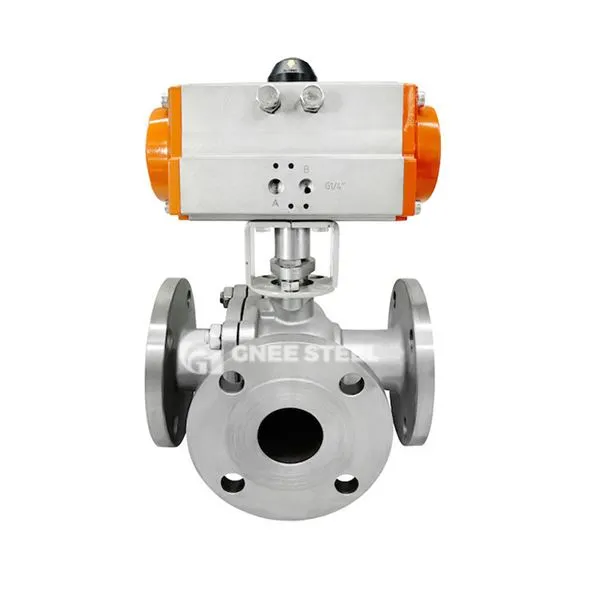

Pneumatyczny zawór kulowy 3 -drogowy
Wnioski i zalety
Pole przemysłowe:
Kontrola procesu chemicznego: wielokanałowe przełączanie reaktorów (takich jak naprzemienny transport kwasu i alkaliczny);
System energetyczny: rozkład wody chłodzący elektrownie jądrowe, kontrola konwergencji parowej w wysokiej temperaturze;
Inżynieria ochrony środowiska: grupa oczyszczalni oczyszczalni ścieków, regulacja zasolenia sprzętu do odsalania wody morskiej.
Podstawowe zalety:
Szybka odpowiedź: czas otwarcia i zamykania napędu pneumatycznego mniejszy lub równy 3 sekundom, odpowiedni do scenariuszy operacji o wysokiej częstotliwości;
Silna odporność na korozję: 316L Ciało zaworu ze stali nierdzewnej ma 3-5 razy wyższy opór korozji jonów chlorkowych;
Wysoka higiena standard: polerowanie lustra (Ra mniejsze lub równe 0. 8 μm) spełnia aseptyczne wymagania branż żywności i farmaceutycznych.
