Równoległy zawór bramki podwójnej krąży

Paral równoległy zawór bramki podwójnej (znany również jako zawór równoległej bramki podwójnej bramy) jest rodzajem zaworu, który otwiera się i zamyka przez pionowy ruch dwóch równoległych bram, specjalnie zaprojektowany do kontroli odcięcia scenariuszy wysokiego ciśnienia lub zanieczyszczeń, i jest odpowiedni do ropy naftowej, chemicznej, elektrycznej i innych scenariuszy przemysłowych. Jego podstawowa struktura jest zgodna z normami API 600 i GB/T 12234, zawierającymi elastyczną uszczelkę elastyczną podwójną bramę i odporność na niski przepływ.

Specyfikacja

Średnica nominalna: DN50 ~ DN1200 (wspólny zakres), pełny projekt otworu w celu zmniejszenia spadku ciśnienia.
Ocena ciśnienia:
American Standard: Class 150- klasa2500 (do 42MPA).
Europejski standard: PN 10- PN420.
Obowiązująca temperatura: -196 stopień (głębokie zimno) do +550 (para o wysokiej temperaturze).
Połączenie: kołnierz (standard ANSI/DIN) lub spawanie, odpowiednie do rurociągów pod wysokim ciśnieniem.

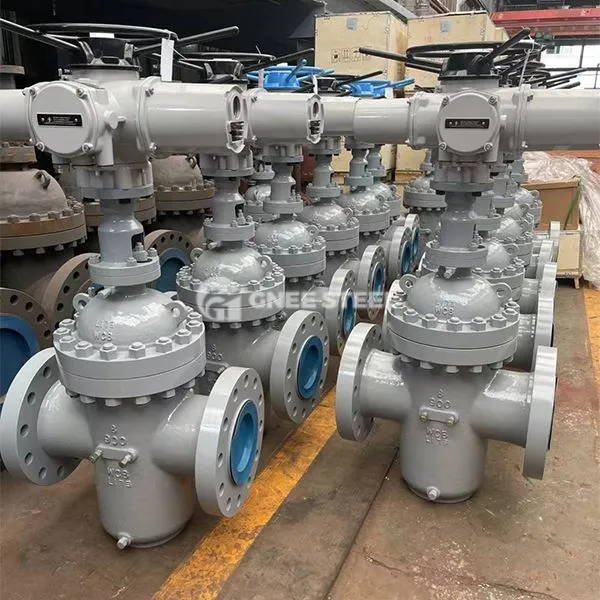

GNEE równoległy zawór bramki podwójnej krąży



Podręcznik instalacji zaworu z podwójnym krążkiem

I. Przygotowanie przed instalacją
Kontrola sprzętu:

Sprawdź, czy korpus zaworu, brama i powierzchnia uszczelniająca są wolne od uszkodzenia, potwierdza, że ​​siłownik (ręczny/elektryczny) odpowiada zaworu, a zaciski okablowania są nienaruszone.
Sprawdź, czy specyfikacje zaworu (DN, poziom ciśnienia) i parametry rurociągu są spójne.
Narzędzia i materiały:

Przygotuj śruby kołnierza, uszczelniające uszczelki (zalecana jest grafitowa metalowa uszczelka uzwojenia), smar, klucz, poziom i tak dalej.
Ii. Kierunek instalacji i pozycjonowanie
Wymagania instalacji pionowej:

Kierunek łodygi: Należy umieścić pionowo, koło ręczne lub siłownik znajduje się u góry, aby upewnić się, że równoległy ruch bramy nie jest zakłócany przez grawitację.
Wyrównanie kołnierza: równoległe wyrównanie z kołnierzem rurociągu, aby uniknąć deformacji korpusu zaworu z powodu wymuszonej instalacji (skalibrowanej za pomocą poziomu).
Konfiguracja zaworu obejście (jeśli istnieje):

Przed instalacją konieczne jest otwarcie zaworu obejściowego, aby zrównoważyć różnicę ciśnienia między wlotem a wylotem oraz zmniejszyć odporność otwierającą (mającą zastosowanie do systemów wysokociśnieniowych).
Iii. Kroki instalacji
Połączenie kołnierza:

Umieść zawór między dwoma kołnierzami, włóż śruby i początkowo dokręć je, aby skorygować równoległość kołnierza, a następnie wyjmij zawór.
Przyprzyj kołnierz do rurociągu, aby upewnić się, że żużla spawalnicze nie wpadnie do wnęki zaworu (potrzeba wyczyszczenia wewnętrznej ściany po spawaniu).
Naprawienie zaworu:

Powrót, aby zainstalować zawór, zgodnie z kolejnością przekątną w 3 razy równomiernie dokręcaj śruby (końcowy moment obrotowy zgodnie ze standardowymi wymaganiami).
Zawory pełnego otworu muszą sprawdzić, czy wewnętrzna średnica rurociągu jest większa lub równa wewnętrznej średnicy zaworu, aby zapobiec zakłóceniu między płytą motyla a rurociągiem.
Uruchomienie siłownika:

Po okablowaniu siłownika elektrycznego/pneumatycznego ręcznie otwórz go do 50% stopnia otwierającego, a następnie energetyzuj, aby sprawdzić, czy kierunek otwierania i zamykania jest zgodny z wskazaniem.
Przetestuj akcję przełącznika pełnego uruchamiania, aby upewnić się, że nie ma zagłuszania (potrzeba zarezerwowania przestrzeni do rozszerzenia cieplnej łodygi zaworu)
