Wykute zawór kulowy pod wysokim ciśnieniem

Wykuty zawór kulkowy pod wysokim ciśnieniem jest rodzajem zaworu kulowego wytwarzanego przez proces kucia, poprzez formowanie wysokiego temperatury i wysokiego ciśnienia w celu zwiększenia gęstości i wytrzymałości materiału, nadaje się do otwierania i zamykania systemów rurociągowych, takich jak olej, gaz ziemny, regulacja przepływu i izolacja mediów.

Skład struktury

• Ciało zaworowe i maska:

Wykuty materiał stalowy (taki jak ASTM A105, F316), projekt podzielonej struktury trzech ciał, łatwy do demontażu i utrzymania.
Projekt struktury ognioodpornej, ekstremalna wysoka temperatura może nadal utrzymać wydajność uszczelnienia.

• Piłka i siedzenie:

Powierzchnia kulki jest wypolerowana lustro, pełna konstrukcja otworu (odporność na przepływ w pobliżu prostej rury), wykonana ze stali nierdzewnej lub powłoki ze stopu twardego.
Siedziba zaworu przyjmuje metalowe uszczelnienie twarde (stop na bazie niklu) lub uszczelnienie miękkie (PTFE), dostosowując się do wysokiego ciśnienia, podłoża o wysokiej temperaturze lub korozji.

• STEM VALVE i siłownik:

Niżorowa montowana struktura zaworu przeciwdobrodniczego, odwrócona struktura uszczelnienia, aby zapobiec wyciekom mediów.
Instrukcja obsługi sprzętu do robaka, pneumatyczne, elektryczne lub płynne operacja łączenia.

Średnica nominalna (DN)

• Zakres standardowy: DN15 ~ DN200 (niektóre modele obsługują dużą średnicę DN50 ~ DN1200)
• Wspólne specyfikacje: 1/4 cala ~ 2 cale (odpowiadające DN6 ~ DN50)

poziom ciśnienia

Ciśnienie nominalne (PN):

• Modele konwencjonalne: PN10.0 ~ PN32.0MPA (niektóre do 42MPA)
• American Standard Grade: ANSI 600, 900, 1500 funtów.
• Presja pracy: najwyższe wsparcie 207 (około 21 MPa)

Metoda połączenia

• Połączenie gwintowane: NPT, BSPT, DIN i inne standardowe wątki
• Połączenie kołnierza: standardowy kołnierz lub powiększony kołnierz (podczas pełnej konstrukcji płaszczy)
• Połączenie spawania / ferrule: dla scenariuszy wysokiego ciśnienia o małej średnicy (takie jak DN15 ~ DN50)

Obowiązująca temperatura i średnia

Zakres temperatury: -29 stopni ~ 550 stopni (konwencjonalne modele dla -20 stopni ~ 232 stopnia)
Obowiązujące medium:

• Typ ogólny: woda, para, olej, gaz ziemny
• Typ specjalny: zawiesinę zawierającą cząstki stałe, gazy korozyjne/ciecze (potrzebne do dopasowania stali nierdzewnej lub materiału węglika)

Struktura i parametry projektowe

• Materiał ciała zaworu:

Stal węglowa (ASTM A105), stal nierdzewna (304/316), kute stal

• Forma pieczęci:

Uszczelka miękka: wzmocniony politetrafluoroetylen (PTFE / PEEK), temperatura mniejsza lub równa 232 stopnie C
Uszczelnienie metalowe: stop na bazie niklu lub powłoka twarda, opór wysokiego temperatury / wysokiego ciśnienia

• Metoda jazdy:

Podręcznik (sprzęt/uchwyt robaków), pneumatyczne, elektryczne

Charakterystyka kształtu i instalacji

• Projekt ścieżki przepływu: pełna średnica (odporność na przepływ blisko rury prostej) lub zmniejszona (dla małej kontroli przepływu)
• Długość struktury: Zgodnie z różną średnicą zakres 90 mm ~ 530 mm (taki jak DN15 odpowiada 90 mm, DN200 odpowiada 530 mm)
• Projektowanie ognioodporne: Struktura przeciw detachmentowi zaworu, metalowa uszczelka ognioodporna redundancja.

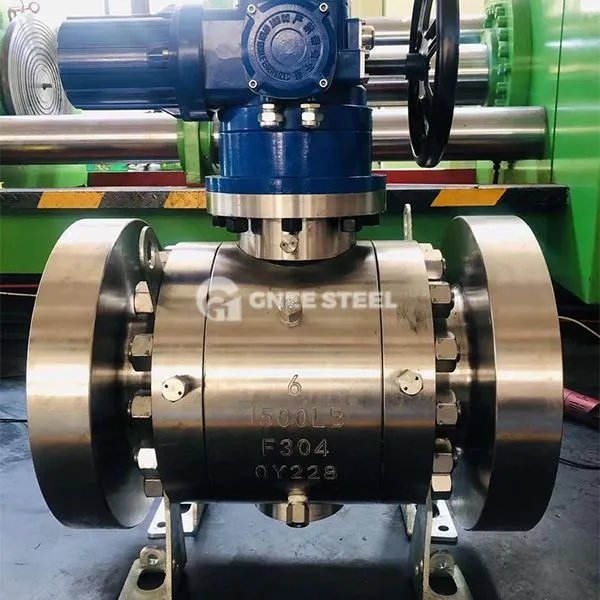

Wykute zawór kulowy pod wysokim ciśnieniem



Funkcje i korzyści

• Wysoka siła i niezawodność:

Proces kucia zwiększa wytrzymałość na rozciąganie i odporność na uderzenie materiału, odpowiedni dla środowisk wysokociśnieniowych powyżej 42 MPa.
Projektowanie ognioodporne i antytatyczne, bezpieczna działanie w skrajnych warunkach pracy.

• Doskonała wydajność uszczelnienia:

Podwójna struktura powierzchni uszczelniającej (uszczelka metalu/miękka), aby osiągnąć zerowy wyciek, można również zastosować układ próżniowy.
Powierzchnia uszczelniająca jest odporna na erozję i utrzymuje wysoką wydajność uszczelnienia po długoterminowym użyciu.

• Wygoda i gospodarka:

Szybkie otwieranie i zamykanie z obrotem 90 stopni, niski moment obrotowy i pilot.
Odporność na przepływ jest bardzo mała, zmniejszając zużycie energii; Koszty utrzymania są niższe niż zawory bramkowe lub globalne.

Zastosowania

• Transmisja energii: ropa naftowa, gaz ziemny na duże odległości i system gazu miejskiego.
• Moc chemiczna i elektryczna: pod wysokim ciśnienia pary, pożywki kwasowe i alkaliczne oraz w wysokiej temperaturze krążąca kontrola wody.
• Specjalne warunki pracy: tlen, nadtlenek wodoru, etylen i inne niebezpieczne rurociąg mediów.

• Średnia zdolność adaptacyjna: jedyny typ zaworu, który może jednocześnie spełniać wysokie ciśnienie, wysoką temperaturę, silną korozję i niebezpieczną kontrolę mediów.
• Długość życia: wykupanie odporności na zmęczenie materiału, odporna na strukturę uszczelniająca, zmniejsz częstotliwość wymiany.
• Bezpieczeństwo: pożar, eksplozja i cechy przeciwstatyczne zgodnie ze standardami bezpieczeństwa branżowego wysokiego ryzyka.
