Opis zaworu kulowego kołnierza elektrycznego
Elektryczny zawór kulkowy kołnierza jest zautomatyzowanym zaworem sterującym złożonym z siłownika elektrycznego i zaworu kulowego połączonego kołnierza. Doprowadza piłkę do obrócenia 90 stopni, otrzymując sygnał elektryczny w celu szybkiego otwierania i zamykania lub regulacji przepływu pożywki rurociągowej. Jego podstawowe funkcje obejmują:
Zdalne sterowanie: Nadaje się do scenariuszy przemysłowych, które wymagają zautomatyzowanej operacji (takich jak ropy naftowe i rurociągi chemiczne), obsługuje wejście sygnału 4-20 MA i napęd mocy 220 V.
Wysokie uszczelnienie: Uszczelka miękka (PTFE) lub twarda uszczelnienie (metal do metalowego) spełnia potrzeby różnych mediów, a poziom upływu osiąga poziom ANSI VI.
Funkcje konstrukcyjne i projektowe
Korpus zaworu i materiały:
Korpus zaworu jest wykonany z kutej stali węglowej, stali nierdzewnej lub stali stopowej (takiej jak WCB, 304/316), połączenie kołnierza jest zgodne z standardami GB/ANSI/DIN), a odporność na ciśnienie osiąga pn 16- pn63 (1. 6-6. 4mpa).
Powierzchnia kulki jest spryskiwana węglika (takim jak węglika wolframowa), a konstrukcja pełnej masy zmniejsza odporność na przepływ, a utrata ciśnienia jest niższa niż w przypadku zaworów bramkowych o tych samych specyfikacjach.
Aparat:
Wyposażone w elektryczne siłowniki elektryczne GT, DSR lub DKJ, wbudowany system serwomechanizmu, typ lub kontrolę typu regulacyjnego oraz zakres momentu obrotowego obejmuje 50-2000 n · m.
Bezpośrednia struktura napędu upraszcza instalację, ma krótki czas odpowiedzi (zwykle mniejszy lub równy 15 sekund) i jest odpowiednia do częstego otwierania i zamykania.
Uszczelnienie i bezpieczeństwo:
Podwójny projekt uszczelnienia: łodyga zaworu przyjmuje pakowanie i o-ring PTFE do podwójnego uszczelnienia, a fotelik zaworu kompensuje zużycie przez obciążenie wstępne sprężynowe, aby zapewnić długoterminowe uszczelnienie.
PireProof i odporne na eksplozję: siłownik spełnia standard odporny na eksplozję ExdⅱBt4, a pogrubiony projekt ciała zaworu może wytrzymać ekstremalne temperatury ze stopnia -29 do 450 stopni.
Elektryczne specyfikacja zaworu kulowego kołnierza
|
Średnica nominalna DN (MM)
|
DN 15- DN200
|
|
Ciśnienie nominalne
|
Pn1. 0/1.6/2.5/4. 0/6.4mpa
|
|
Obowiązujące medium
|
Kwasy wody/ropy naftowej/kwasów azotowych/kwasów octowych/zawiesiny/lepkości i tak dalej
|
|
Odpowiednia temperatura
|
-40 stopień -+80 (PTFE/ppl Sealing) -40 stopień -+350 (metalowa uszczelnienie)
|
|
Przeciek
|
Dopasuj się do standardu ANSI B16.104
|
|
Kąt obrotowy
|
90 stopni
|
|
Materiał ciała
|
WBC, 304, 316
|
|
Materiały do siedzenia
|
PTFE (Nornal Temp), Special PPL (wysoka temperatura), uszczelnienie metalu (wysoka temperatura)
|

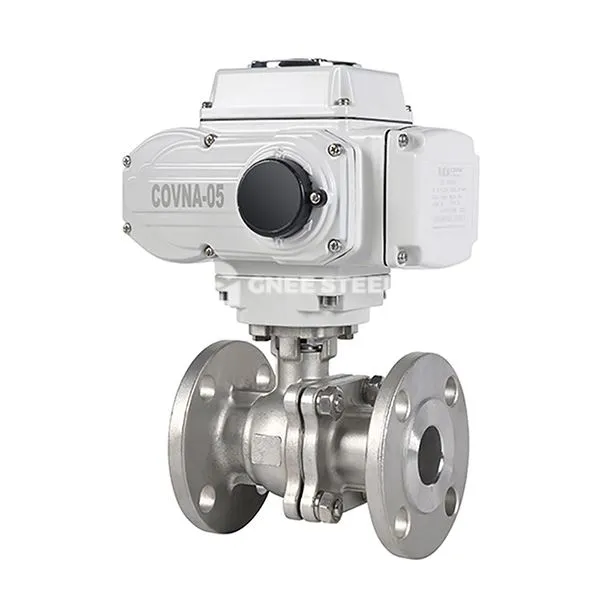

elektryczny zawór kulowy
Sugestie selekcji :
Media korozyjne : Wolić 316L Corpe zaworu ze stali nierdzewnej + struktura uszczelnienia twardego (seria Q941Y-P).
Wysokie scenariusze ciśnienia : Wybierz korpus zaworu (takie jak A105) + klasa 600 lub powyżej projektu połączenia kołnierza.
Wymagania dotyczące regulacji : Skonfiguruj proporcjonalny siłownik elektryczny (taki jak seria PSQ), obsługa 0-90 regulacja liniowa stopnia .
Zastosowania
Petrochemikalne przemysł : awaryjne odcięcie rurociągów rafinerii, dystrybucja surowców reaktora.
Energia i moc : Regulacja elektrowni termicznych w systemie parowym, chłodzenie wody elektrowni jądrowej .
Inżynieria ochrony środowiska : korozyjne odcięcie oczyszczalni ścieków, kontrola przepływu systemów spustowych gazu gazowego.
