AWWA C516 to standard dla uszczelnionych gumowo przepustnic o dużej-średnicy-opracowany przez Amerykańskie Stowarzyszenie Inżynierii Zaopatrzenia w Wodę. Dotyczy zaworów o średnicy większej lub równej 78 cali (2000 mm) i określa minimalne wymagania dotyczące ich konstrukcji, materiałów, testów i warunków pracy.
Klasy ciśnienia i prędkości
| Klasa ciśnienia | Maksymalne ciśnienie robocze (psi) | Przyrostek klasy | Maksymalna prędkość (ft/s) | Uwagi |
| Klasa 25 | 25 psi | A | 8 stóp/s (2,4 m/s) | Nadaje się do niskociśnieniowych-linii wlotowych/grawitacyjnych. |
| Klasa 75 | 75 psi | B | 16 stóp/s (4,9 m/s) | Wspólna klasa do przesyłu wody miejskiej. |
| Klasa 150 | 150 psi | A | 8 stóp/s (2,4 m/s) | Systemy dystrybucji-wysokociśnieniowego. |
| Klasa 250 | 250 psi | B | 16 stóp/s (4,9 m/s) | Zastosowania przemysłowe/główne pod wysokim-ciśnieniem i-prędkością. |
Specyfikacje materiałowe (podstawowe komponenty)
| Część | Typowe materiały (normy ASTM) | Kluczowe cechy/zalety |
| Ciało | Żeliwo sferoidalne A536 / Staliwo A216 | Wysoka zdolność dociskowa i odporność na naprężenia gruntu. |
| Dysk | Żeliwo sferoidalne / stal nierdzewna 304/316 | Zoptymalizowany profil przepływu i ulepszona ochrona przed korozją. |
| Wał | SS 304/316 / 17-4PH | Przekładnia o wysokim momencie obrotowym i doskonałej odporności na rdzę. |
| Gumowe siedzisko | EPDM / Buna-N (nitryl) | EPDM do wody pitnej; Buna-N dla odporności na oleje i węglowodory. |
| Namiar | Brązowe / samosmarujące-wkładki z PTFE | Długotrwała-bezobsługowa-praca przy niskim momencie obrotowym. |
Reprezentatywne wymiary (twarzą-do-twarzy)
| Rozmiar nominalny (NPS) | Rozmiar nominalny (mm) | Krótkie serie F-do-F (cale) | Długie serie F-do-F (cale) | Typowa waga (kg - szacunkowa) |
| 30" | 750 | 12.0 | 15.0 | 850+ |
| 48" | 1200 | 15.0 | 24.0 | 2,200+ |
| 60" | 1500 | 15.0 | 24.0 | 4,500+ |
| 78" | 2000 | 18.0 | 30.0 | 8,000+ |
| 96" | 2400 | 24.0 | 36.0 | 12,000+ |
| 120" | 3000 | 30.0 | 48.0 | Niestandardowa kompilacja |
Testowanie wydajności i kontrola jakości
| Przedmiot testowy | Wymagania dotyczące ciśnienia | Kryteria akceptacji |
| Test powłoki | 2x Znamionowe ciśnienie robocze | Brak widocznych wycieków na korpusie/uszczelnieniu; żadnych uszkodzeń konstrukcyjnych. |
| Próba siedzenia | 1x Znamionowe ciśnienie robocze | Bąbel-ciasnylub zerowy-wyciek na gumowym gnieździe. |
| Test cyklu życia | Różni się w zależności od rozmiaru (500 - 10 000 cykli) | Właściwości uszczelniające muszą pozostać nienaruszone po cyklu. |
| Kontrola powłoki | Według AWWA C550 | Grubość powłoki epoksydowej należy sprawdzić przy zerowej liczbie porów. |
Zastosowania przepustnic AWWA C516 o dużej-średnicy-gumowej-
Miejskie Systemy Wodociągów
1. Przesyłanie wody surowej
2. Procesy w zakładach uzdatniania wody (WTP):
- Kontrola wlotu
- Izolacja stacji pomp
- Gotowe zbiorniki na wodę
3. Przesyłanie wody na duże-odległości
Systemy chłodzenia elektrowni
- Systemy wody obiegowej
- Izolacja wieży chłodniczej
- Płyn do mycia szyb wlotowych
Oczyszczanie ścieków i wody przemysłowej
- Ścieki wtórne
- Przetworzona woda przemysłowa
- Instalacje odsalania
Projekty kontroli przeciwpowodziowej i drenażu
- Duże przepompownie odwadniające
- Konstrukcje hydrauliczne

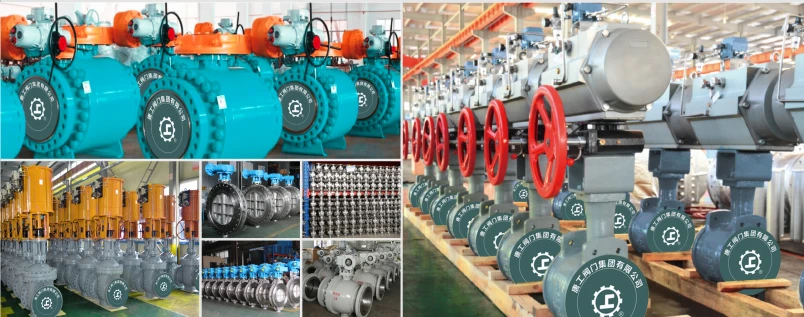

GNEEFabryka przepustnic AWWA C516
Często zadawane pytania
Jaka jest różnica między AWWA C504 i AWWA C516?
TheNorma C504dotyczy przepustnic-gumowych-z gniazdem gumowym ogólnego przeznaczenia o średnicach od 3 cali do 72 cali (75 mm do 1800 mm), które są szeroko stosowane w konwencjonalnych systemach uzdatniania wody; podczas gdyNorma C516jest przeznaczony do zaworów-o bardzo dużych średnicach, w tym przepustnic o średnicy 78 cali (2000 mm) i większych, które są odpowiednie dla dużego-przepływu,duża-średnicagłówne projekty zaopatrzenia w wodę lub odwadniania.
Jakie są trzy typy zaworów motylkowych?
3 różne typy zaworów motylkowych
Zawory motylkowe są dostępne w różnych konstrukcjach dostosowanych do konkretnych zastosowań w oparciu o takie czynniki, jak zakres ciśnienia, typ połączenia i metoda uruchamiania. Do najpopularniejszych typów należązawory motylkowe typu wafer-, z występem- i mimośrodowe.
Co oznacza AWWA?
TheAmerykańskie Stowarzyszenie Wodociągów(AWWA) to największa na świecie organizacja zrzeszająca specjalistów w dziedzinie wodociągów. AWWA wierzy, że każdy specjalista ds. wody zasługuje na poczucie siły oraz posiadanie narzędzi i zasobów niezbędnych do zapewnienia swoim społecznościom bezpiecznej i czystej wody.
