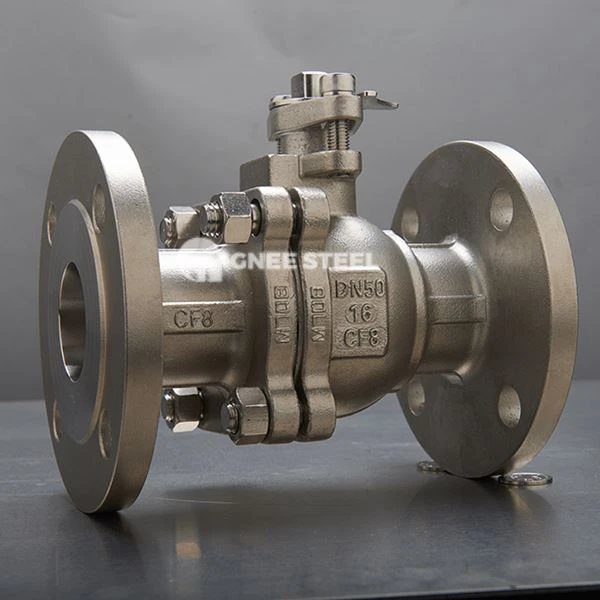

Pływający zawór kulowy ASTM A351 CF8M to zawór-klasy przemysłowej zbudowany z korpus ze stali nierdzewnej odlewanej CF8M, szeroko stosowane w zastosowaniach charakteryzujących się wysoką-korozją, średnim-do-wysokim ciśnieniem, takich jak ropa i gaz, przetwarzanie chemiczne, wytwarzanie energii i inżynieria morska. Jego kluczową cechą jest konstrukcja pływającej kuli, w której kula przesuwa się nieznacznie pod ciśnieniem płynu, aby mocno docisnąć do gniazda za zaworem, zapewniając niezawodne jednokierunkowe uszczelnienie. Kompaktowa konstrukcja i łatwość obsługi sprawiają, że idealnie nadaje się do systemów rurowych o małych-i-średnich średnicach.
Bez problemu radzi sobie z mocnymi kwasami i zasadami! Pływający zawór kulowy ASTM A351 CF8M, wyjątkowo-długa żywotność.Kliknij, aby otrzymać wycenę!
Pływający zawór kulowy ASTM A351 CF8M – tabela szczegółowych informacji
| Przedmiot | Specyfikacja |
|---|---|
| Materiał korpusu | ASTM A351 CF8M (odpowiednik stali nierdzewnej 316) |
| Materiał piłki | ASTM A182 F316 / F304 |
| Materiał łodygi | ASTM A182 F316 / F304 |
| Materiał siedziska | PTFE, RPTFE, PPL, gniazdo metalowe (opcjonalnie w zależności od warunków serwisowych) |
| Zakończ połączenie | Kołnierzowe, gwintowane (NPT/BSP), gniazdowe do spawania |
| Typ uruchomienia | Ręczny (dźwignia), pneumatyczny, elektryczny, przekładnia ślimakowa |
| Zakres temperatur | -29 stopni ~ 200 stopni (miękkie siedzisko); -29 stopni ~ 500 stopni (metalowe gniazdo) |
| Obowiązujące media | Woda, olej, gaz, ciecze żrące, para itp. |
| Standardy projektowe | API 6D, API 608, ISO 17292 |
| Standardy testowania | API 598, ISO 5208 |
| Przeciwpożarowa-Bezpieczna zgodność | Spełnia API 607 / API 6FA (opcjonalnie) |
| Zapewnienie jakości | 100% testowane ciśnieniowo przed wysyłką; Gwarancja 18 miesięcy lub 12 miesięcy po montażu |
Pływający zawór kulowy ASTM A351 CF8M – tabela danych technicznych
| Parametr | Zakres |
|---|---|
| Rozmiar nominalny | 1/4" ~ 4" (DN8 ~ DN100) |
| Ocena ciśnienia | 150LB, 300LB, 600LB, 1000WOG, PN64 ~ PN160 |
| Struktura ciała | 1 szt., 2 szt., 3 szt. (Jeden-element, dwu-element, trzy-element) |
| Ścieżka przepływu | Otwór pełny lub zmniejszony |
| Moment obrotowy | Niski moment obrotowy dzięki-samokompensującej się konstrukcji gniazda |
| Poziom uszczelnienia | Bąbelkowo-szczelne uszczelnienie, do ISO 5208 klasa VI (gaz) |
| Obowiązujące standardy | API 6D, ASME B16.34, ASME B16.10, ASME B16.5 |
| Zakończ połączenie powierzchniowe | ASME B16.5 (kołnierz), ASME B16.11 (spawanie gniazdowe), gwint NPT/BSP |
Pływający zawór kulowy ASTM A351 CF8M – tabela standardów produktów
| Typ standardowy | Nr standardowy | Opis |
|---|---|---|
| Norma materiałowa | ASTM A351 CF8M | Określa skład chemiczny i właściwości mechaniczne odlewanej stali nierdzewnej |
| Standardy projektowe | API6D | Standard projektowania i produkcji zaworów rurociągowych |
| API 608 | Specjalny standard dla metalowych zaworów kulowych-o małej średnicy | |
| ISO17292 | Ogólna międzynarodowa norma dotycząca metalowych zaworów kulowych | |
| Wymiar-twarzą w twarz- | ASME B16.10 | Określa długość konstrukcyjną zaworów |
| Połączenie kołnierzowe | ASME B16.5 / B16.47 | Wymiary kołnierzy i standardy okładzin |
| Złącze-spawane doczołowo | ASME B16.25 | Standard dla połączeń spawanych doczołowo- |
| Standardy testowania | API598 | Norma dotycząca kontroli i testowania zaworów |
| ISO5208 | Standard testu szczelności zaworów przemysłowych | |
| Próba ogniowa | API 607 | Test bezpieczeństwa pożarowego zaworów kulowych-z miękkim gniazdem |
| API 6FA | Bardziej rygorystyczny standard testu ogniowego |
Pływający zawór kulowy ASTM A351 CF8M – cechy produktu
Korpus o wysokiej-wytrzymałości-odpornej na korozję: Wykonane z odlewu ASTM A351 CF8M, odpowiednika stali nierdzewnej 316, zapewniającego doskonałą odporność na korozję pod wpływem chlorków i wżery-idealne do stosowania w wodzie morskiej i środowiskach kwaśnych.
Konstrukcja pływającej piłki: Kula porusza się lekko pod naciskiem, dociskając do gniazda znajdującego się za nią, zwiększając niezawodność uszczelnienia, szczególnie w zastosowaniach jednokierunkowych.
Samo-elastyczne siedzisko z samokompensacją: Zapewnia uszczelnienie przy niskim ciśnieniu poprzez-obciążenie wstępne i automatycznie kompensuje pod wysokim ciśnieniem, zapewniając stabilną pracę we wszystkich zakresach ciśnień.
Ogień-Bezpieczna konstrukcja: Dodatkowe uszczelnienie metal-do-metalu pozostaje funkcjonalne po wystawieniu na działanie ognia, minimalizując wycieki; jest zgodny z API 607.
Wiele opcji uruchamiania: Kompatybilny z napędami ręcznymi, pneumatycznymi, elektrycznymi i przekładniami ślimakowymi, odpowiedni do zautomatyzowanych systemów sterowania.
Dostępna opcja pełnego otworu: Zmniejsza opory przepływu i wspomaga operacje tłoczenia rurociągów.
Obsługiwane dostosowywanie OEM: Może być oznaczony marką DMS, POWELL itp. i dostosowany do niestandardowych-warunków pracy.

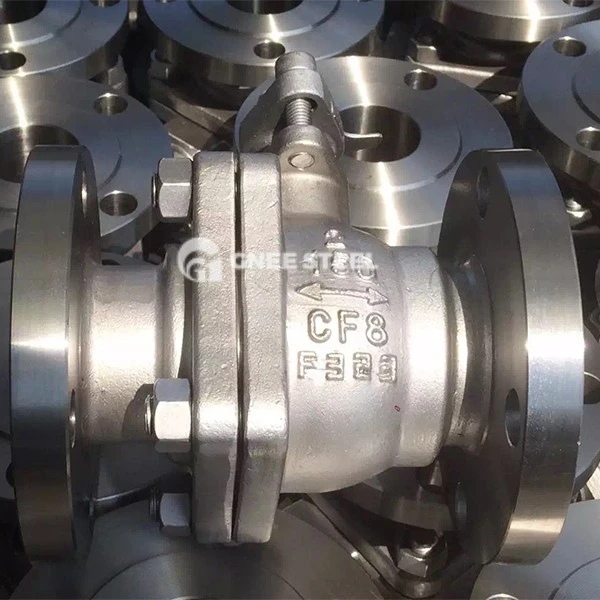

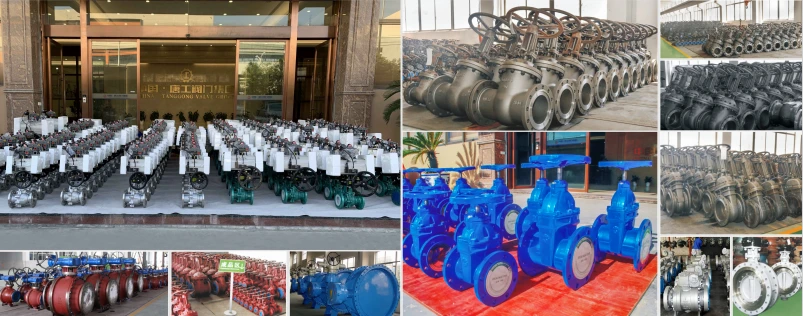

GNEE A351 CF8M Fabryka pływających zaworów kulowych
Często zadawane pytania
Co to jestpływający zawór kulowy
Pływający zawór kulowy to rodzaj zaworu, w którym kula nie ma stałego wspornika wału i może wytworzyć niewielkie przemieszczenie pod działaniem średniego ciśnienia, aby docisnąć do gniazda zaworu znajdującego się za zaworem w celu uzyskania uszczelnienia. Należy do jednostronnej-wymuszonej konstrukcji uszczelniającej i charakteryzuje się prostą konstrukcją, niezawodnym uszczelnieniem, niskim oporem przepływu oraz szybkim otwieraniem i zamykaniem. Jest szeroko stosowany w systemach rurociągów przemysłowych średniego i niskiego ciśnienia, takich jak ropa naftowa, chemikalia, gaz ziemny, energetyka i uzdatnianie wody.
Jaka jest różnica między zaworem kulowym a zaworem kulowym pływakowym
Zawory kulowe kontrolują przepływ płynu poprzez obracanie kuli, stosowane głównie do odcinania lub rozprowadzania mediów w rurociągach; podczas gdy zawory pływakowe automatycznie otwierają i zamykają zawór za pomocą pływaka, który unosi się i opada wraz z poziomem cieczy, a ich podstawową funkcją jest automatyczna kontrola poziomu w pojemnikach takich jak zbiorniki na wodę.
Ich zasady działania i scenariusze zastosowań są zupełnie inne. Zawory kulowe to ręczne lub automatyczne zawory sterujące, natomiast zawory pływakowe to urządzenia-samopoziomujące działające na zasadzie wyporu.
