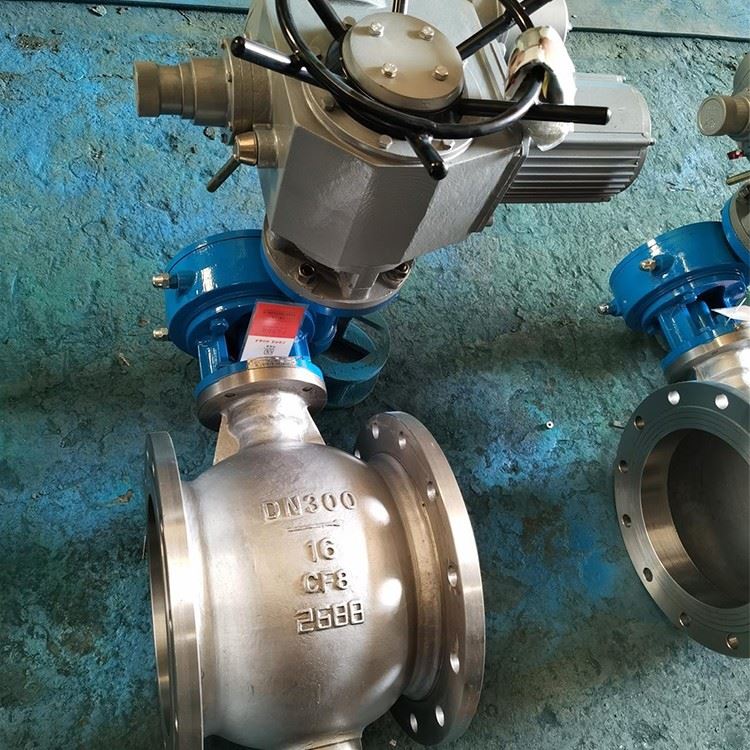

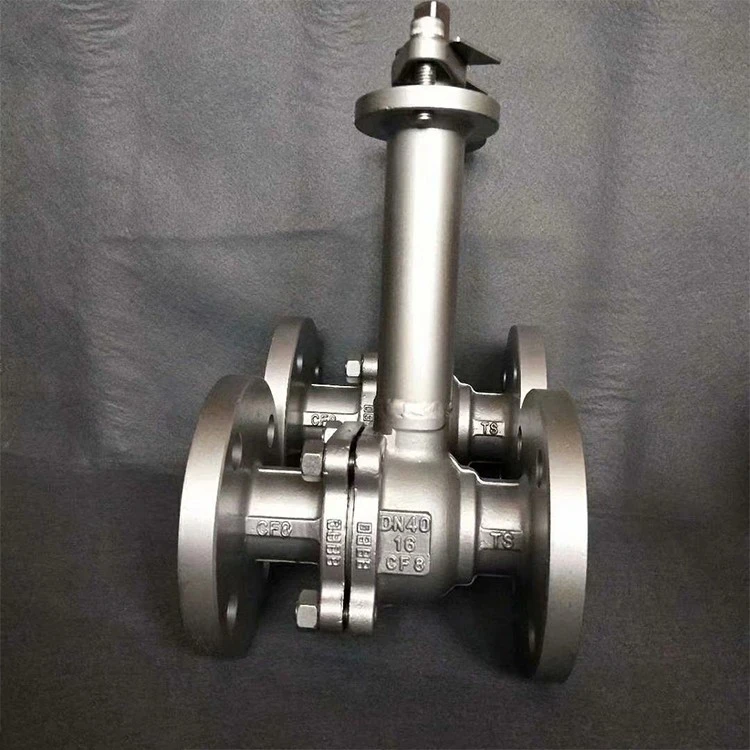

Pływający zawór kulowy ASTM A351 CF8

Analiza materiału: ASTM A351 CF8

ASTM A351: Jest to standardowa specyfikacja ustanowiona przez Amerykańskie Towarzystwo Badań i Materiałów (ASTM) dlaodlewy ze stali austenitycznej na części-pod ciśnieniem.

CF8: Jest to specyficzny gatunek odlewu stali nierdzewnej zgodny z normą ASTM A351.

Równowartość: Równoważnym gatunkiem dla odkuwek lub płyt jestAISI 304stal nierdzewna.

Skład chemiczny: Składa się głównie z18% chromu (Cr)I8% niklu (Ni).

Charakterystyka: Zapewnia doskonałą odporność na korozję, doskonałe właściwości mechaniczne i dobrą spawalność. Jest wysoce odporny na korozję atmosferyczną oraz wiele organicznych i nieorganicznych substancji chemicznych.

Uzyskaj najnowsze ceny fabrycznedo zaworów kulowych ASTM A351 CF8. Zaoszczędź na kosztach zakupów już dziś!

Analiza strukturalna: pływająca kula

„Pływająca kula” odnosi się do specyficznej metody mocowania i podtrzymywania kuli w korpusie zaworu.

Zasada działania: W tej konstrukcji kula nie jest zamocowana za pomocą wału nośnego (czopu). Zamiast tego jest „pływający” i utrzymywany na miejscu za pomocą dwóch elastycznych gniazd zaworów.

Mechanizm uszczelniający: Kiedy zawór jest w pozycji zamkniętej i poddawany jest działaniu ciśnienia czynnika, ciśnienie przed zaworem wypycha kulę lekko w stronę wylotu. Powoduje to, że kula dociska mocno do gniazda za zaworem, tworząc niezawodne uszczelnienie (często określane jako efekt „uszczelnienia za zaworem”).

Cechy: Struktura jest prosta i zapewnia doskonałe właściwości uszczelniające. Jednakże, ponieważ ciśnienie działające na kulę jest przenoszone bezpośrednio na gniazda zaworów, zazwyczaj nadają się do tego pływające zawory kulowemałych i średnich rozmiarów(np. DN15–DN200) iniskie i średnie ciśnieniewarunki zapobiegające nadmiernemu zużyciu siedzeń.

Lista materiałów

Standardy projektowe

Projektowanie i produkcja: API 6D, ASME B16.34, BS 5351, ISO 17292

Wymiary-twarzą w twarz-: ASME B16.10, GB/T 12221

Standard połączenia kołnierzowego: ASME B16.5 (dla 24 cali i mniejszych), EN 1092-1

Standard połączenia-zgrzewanego doczołowo (BW).: ASME B16.25

Kontrola i testowanie: API 598, API 6D

Ogień-Bezpieczny projekt: API 607 ​​/ API 6FA (opcjonalna konfiguracja)

Cechy techniczne

Konstrukcja pływającej piłki: Kula przemieszcza się pod ciśnieniem medium, dociskając mocno do gniazda znajdującego się za nią, aby zapewnić szczelne uszczelnienie.

Wydmuchaj-łodygę próbną: Zapobiega wyrzuceniu trzpienia z korpusu zaworu w przypadku nieprawidłowego wzrostu ciśnienia wewnętrznego.

Urządzenie antystatyczne: Sprężyny są instalowane pomiędzy trzpieniem/kulą a trzpieniem/korpusem w celu rozładowania elektryczności statycznej i zapobiegania iskrzeniu.

Pełny port/zmniejszony port: Konstrukcja z pełnym otworem zapewnia wyjątkowo niski opór przepływu i ułatwia operacje tłoczenia.

Podkładka montażowa ISO 5211: Zaprojektowany do łatwego i bezpośredniego montażu siłowników pneumatycznych lub elektrycznych.

Urządzenie blokujące: Zawór można zablokować w pozycji całkowicie otwartej lub całkowicie zamkniętej, aby zapobiec nieuprawnionemu lub przypadkowemu uruchomieniu.

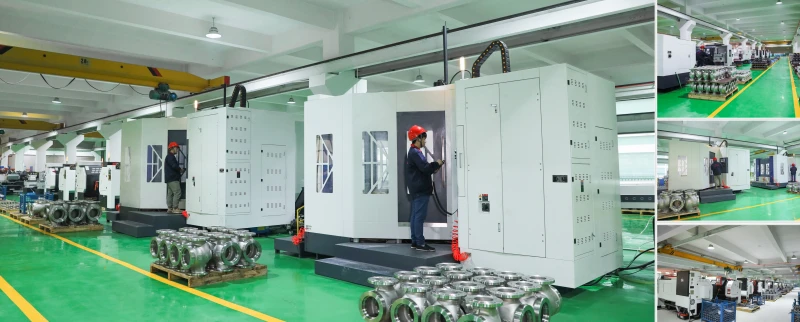

Fabryka pływającego zaworu kulowego ASTM A351 CF8

Często zadawane pytania

Co to jest materiał ASTM A351 CF8?

ASTM A351 CF8 to austenityczna stal nierdzewna stosowana do produkcji odlewów ciśnieniowych-. Jest szeroko stosowany w urządzeniach przemysłowych,-takich jak zawory, kołnierze i łączniki rurowe,-a szczególnie dobrze-nadaje się do zastosowań w środowiskach korozyjnych lub-o wysokiej temperaturze.

Ta norma materiałowa została ustanowiona przez Amerykańskie Towarzystwo Badań i Materiałów (ASTM) i jest formalnie oznaczona jako ASTM A351/A351M-Standardowa specyfikacja dla odlewów austenitycznych dla części zawierających ciśnienie-. Jego skład chemiczny i właściwości mechaniczne spełniają rygorystyczne wymagania przemysłowe. CF8 odpowiada popularnemu gatunkowi stali nierdzewnej 304, oferując doskonałą odporność na korozję, wytrzymałość i spawalność.

Jak działa pływający zawór kulowy?

Pływający zawór kulowy zapewnia jednokierunkowe uszczelnienie, wykorzystując ciśnienie medium do silnego dociskania kuli do gniazda za zaworem; jego podstawowa zasada działania opiera się na „pływającym” stanie kuli we wnęce zaworu. Otwieranie i zamykanie wymaga jedynie obrotu trzpienia zaworu o 90 stopni, co zapewnia prostą obsługę i wyjątkowo niskie opory przepływu.
